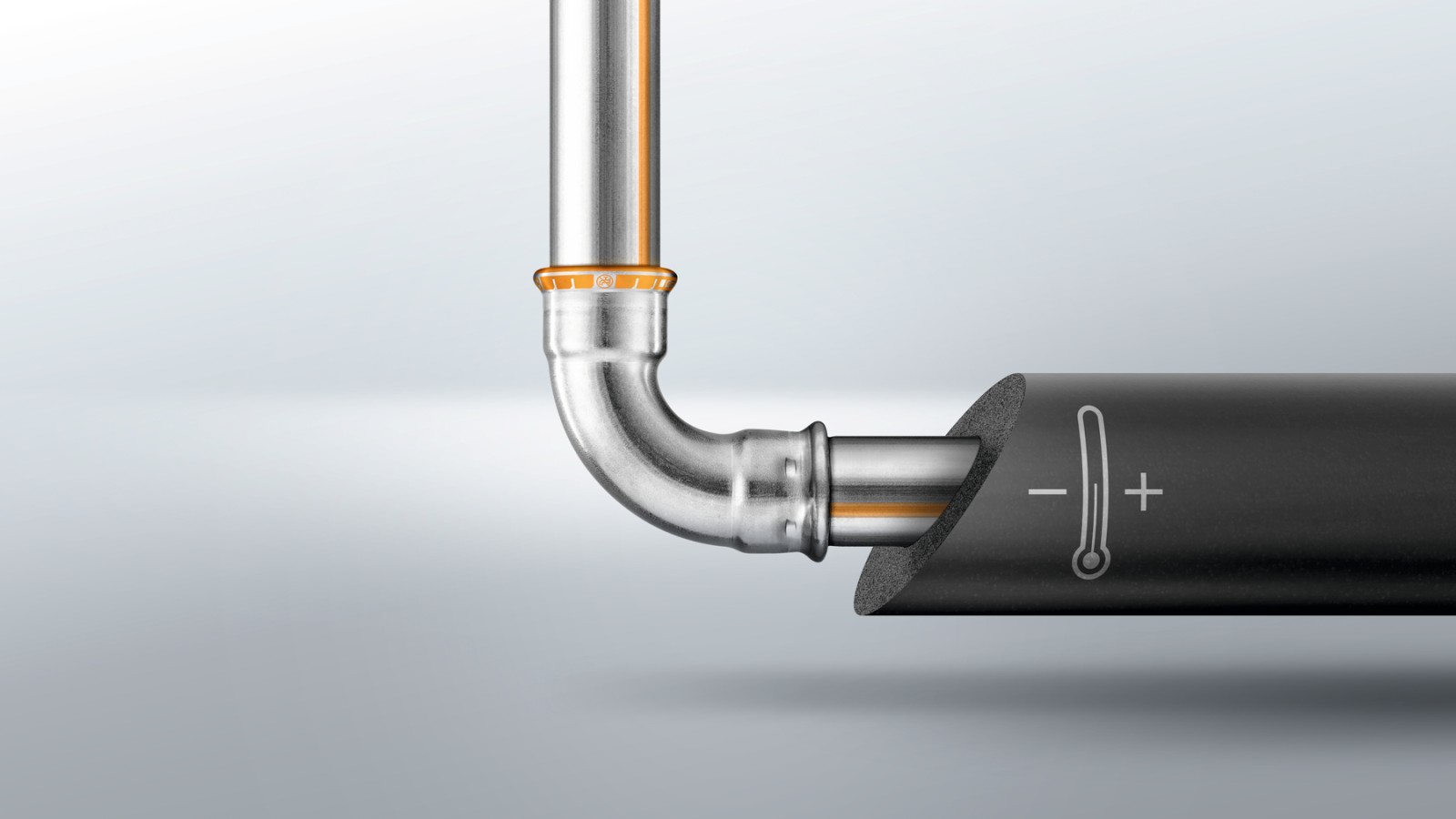

Geberit Mapress Therm Pour les circuits de chauffage et de refroidissement
Système en acier inoxydable économique et résistant à la corrosion
Le système de canalisation en acier inoxydable faiblement allié est une solution résistante à la corrosion et à la fois économique pour les circuits fermés de chauffage et de refroidissement – des applications où l’humidité ne peut pas toujours être évitée.

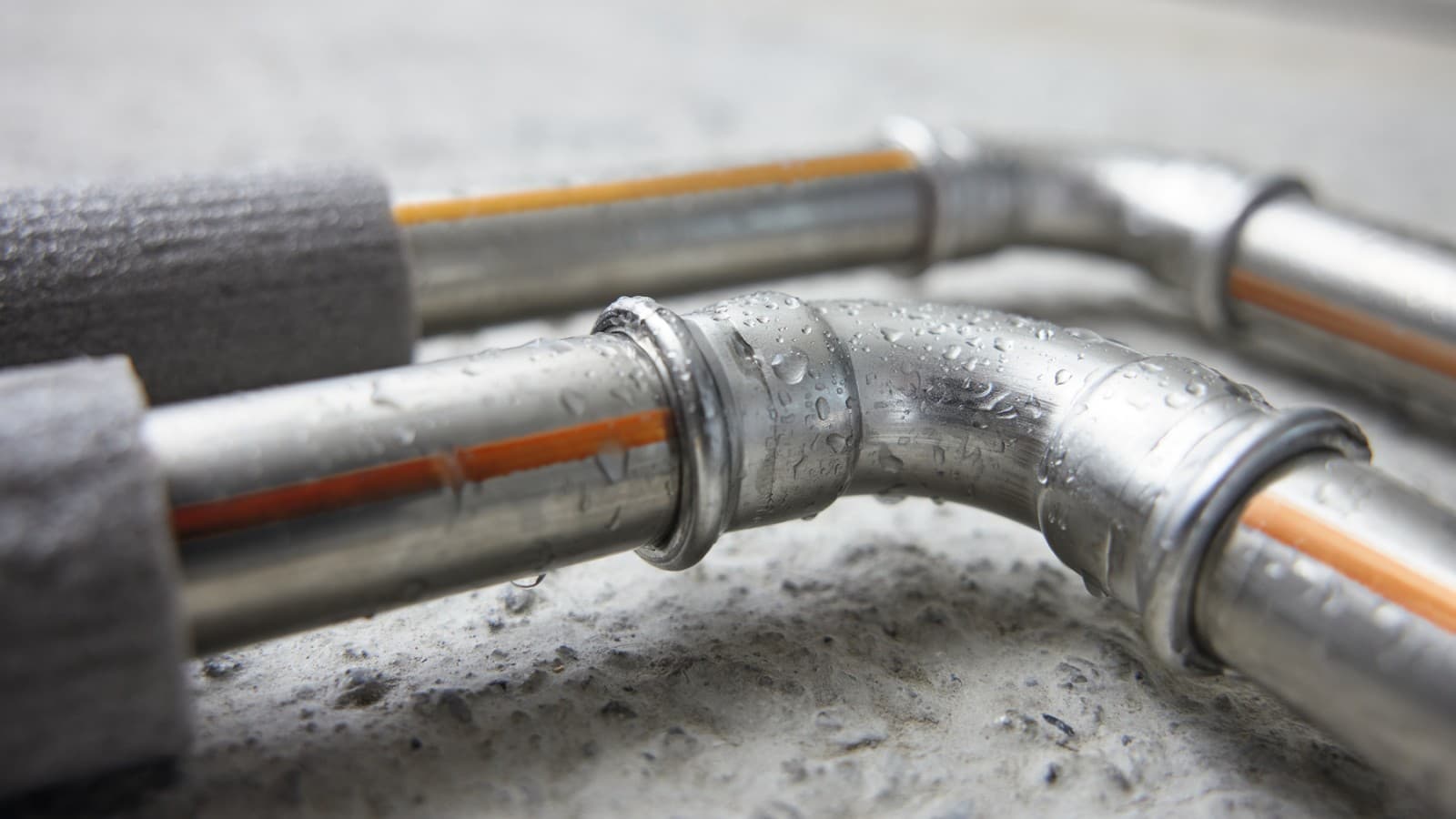

Pour les installations de refroidissement, les différences de température entre le contenu du robinet et l'extérieur entraînent de l'eau de condensation. Lors de la pose du sol, des matériaux de construction contenant du ciment humides, des temps de séchage trop courts ou l'entrée involontaire d'eau de plâtre ou de terrasse créent un danger.
Le système de canalisation Geberit Mapress Therm en acier convient aux deux cas d'utilisation sans retraitement coûteux et à un niveau de prix stable.
Principales applications et domaines d'application
Geberit Mapress Therm convient aux applications suivantes :

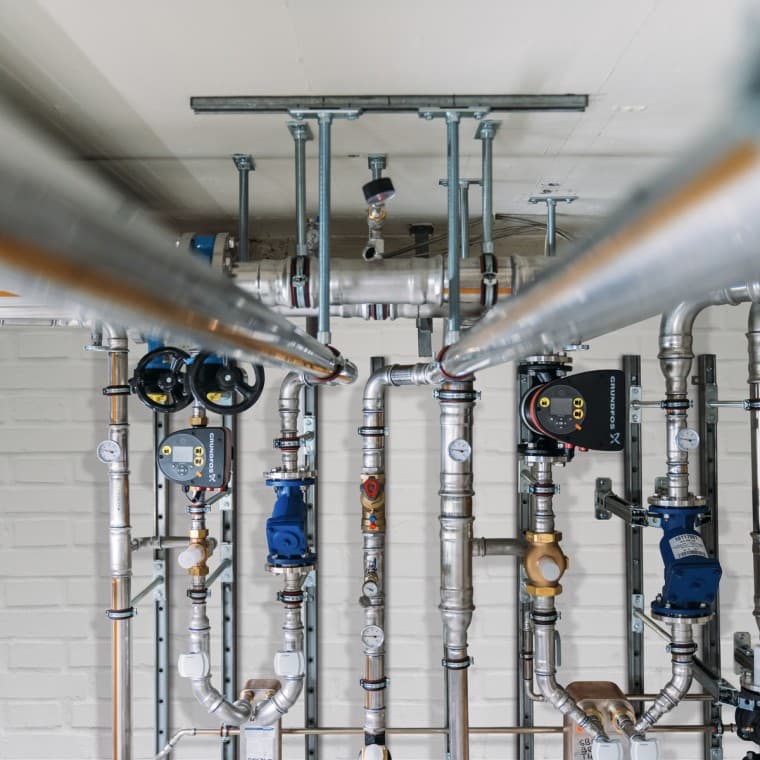

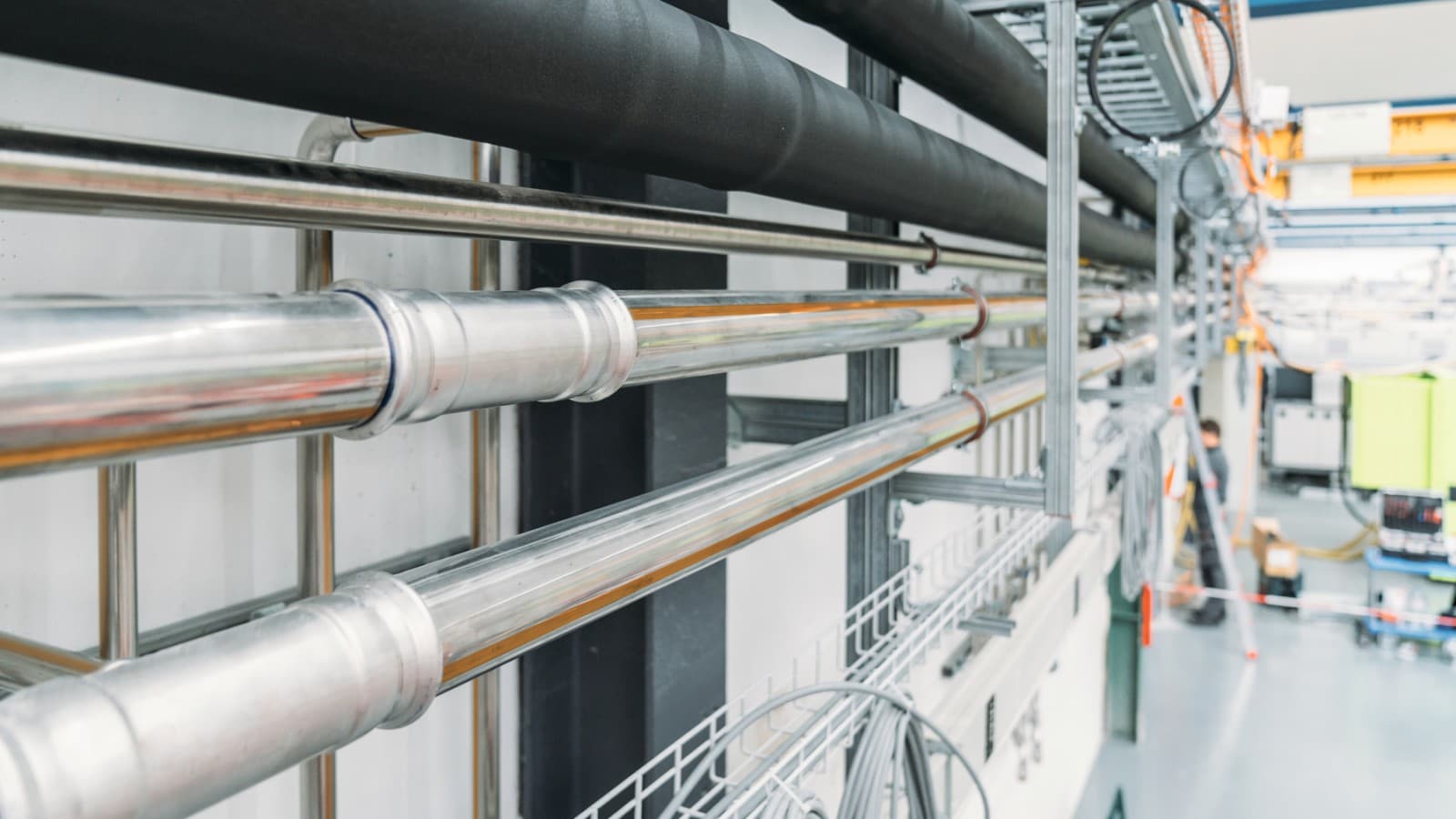

Circuits de refroidissement fermés dans l'industrie
Geberit Mapress Therm offre une protection fiable contre la corrosion extérieure lorsque les circuits de refroidissement sont fermés avec condensation.

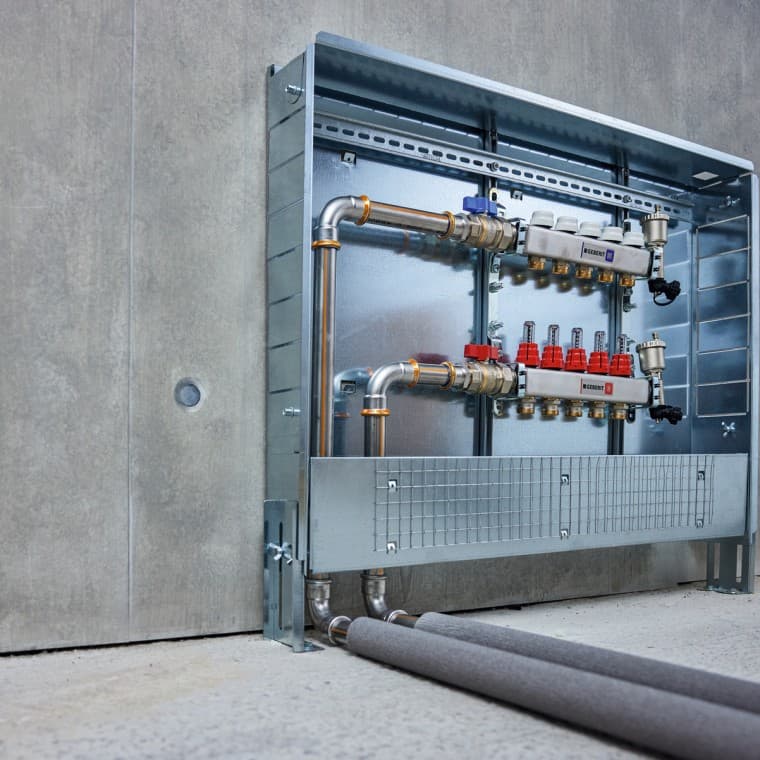

Chauffage et refroidissement dans la domotique
Geberit Mapress Therm convient non seulement aux conduites de refroidissement, mais peut également être utilisé dans des systèmes de chauffage fermés, par exemple pour les radiateurs, radiateurs ou radiateurs.
Solaire et chauffage urbain
Geberit Mapress Therm peut également être utilisé pour la technologie solaire et l'eau de chauffage à distance.

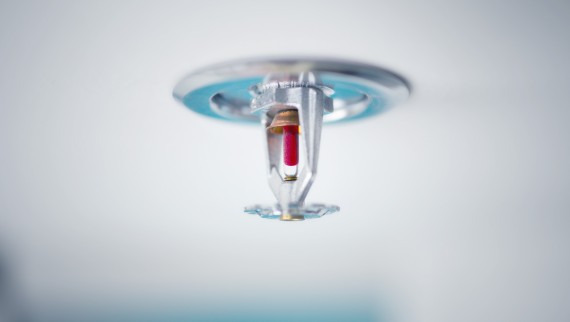

Sprinkleurs et conduites d'eau d'extinction
Geberit Mapress Therm est testé et homologué pour les arroseurs «mouillés» et les conduites d’eau d’extinction «mouillés».
Avantages de Geberit Mapress Therm Pour de nombreuses applications en systèmes fermés
Applications dans le domaine du refroidissement et du chauffage

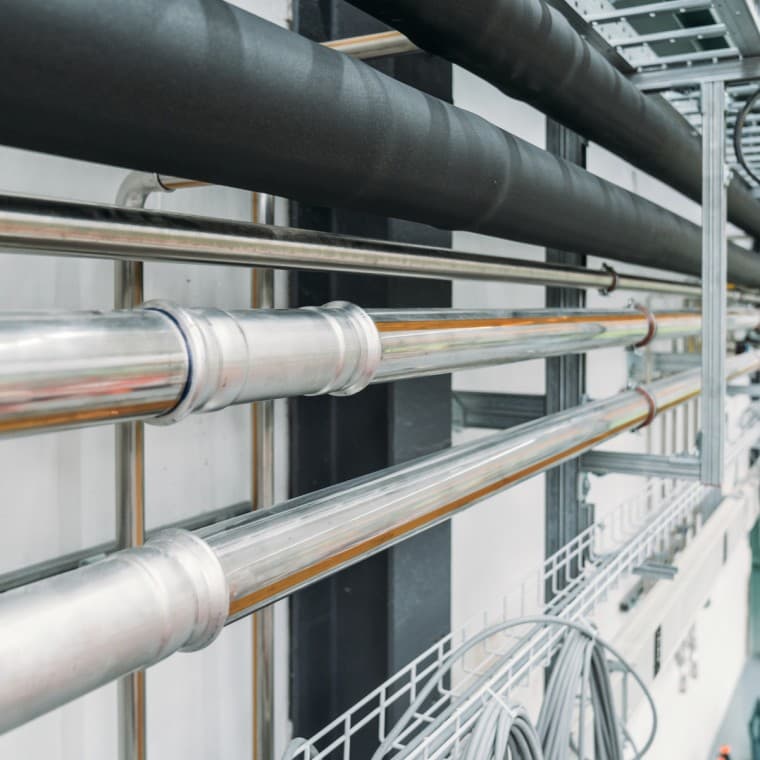

Le système de canalisation Geberit Mapress Therm convient à une grande variété d'applications industrielles, par exemple pour les circuits de chauffage ou de refroidissement (avec ou sans protection contre le gel) ainsi que pour les applications d'air comprimé, de gaz inerte et de dépression.
Identification unique du système

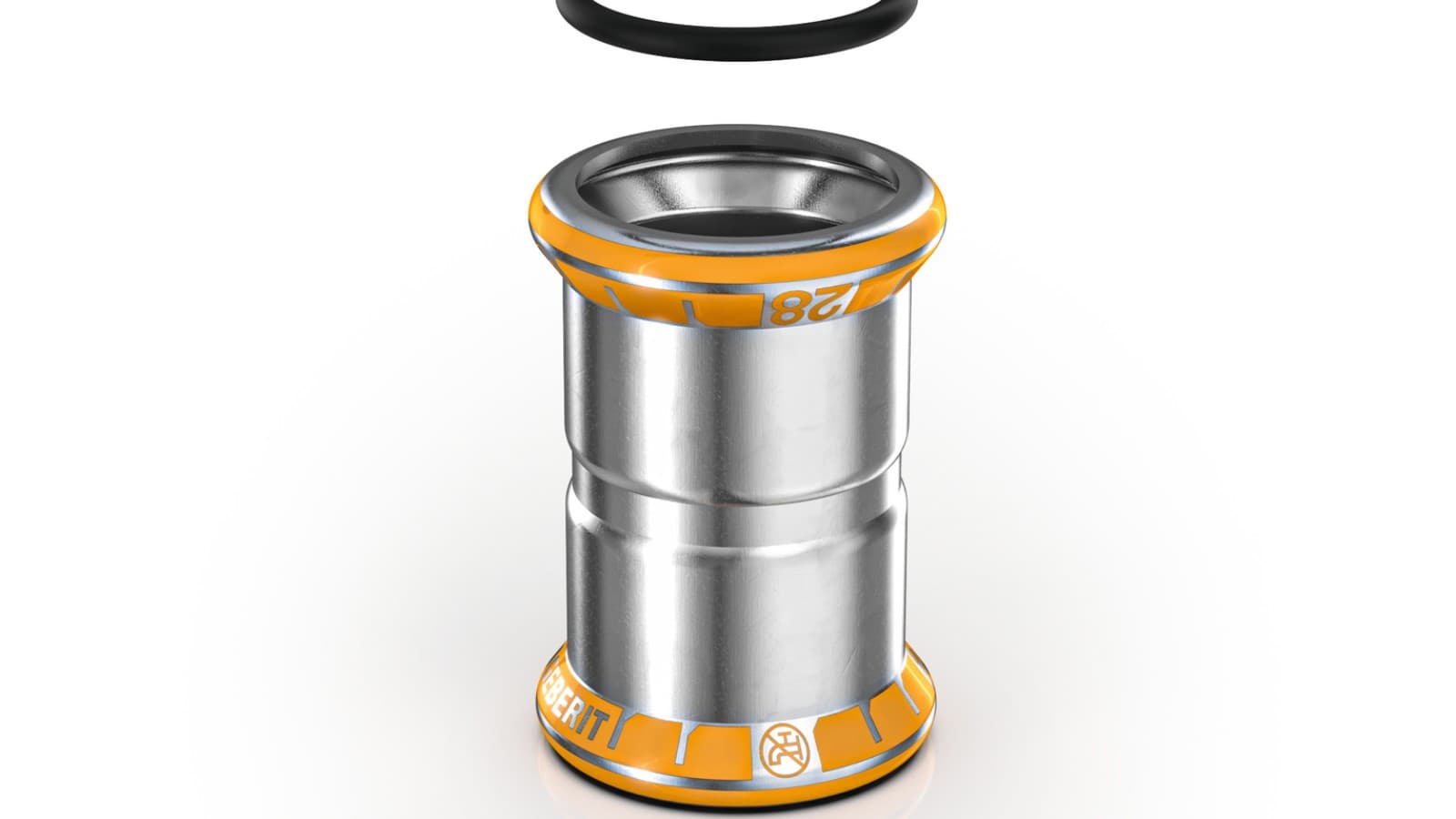

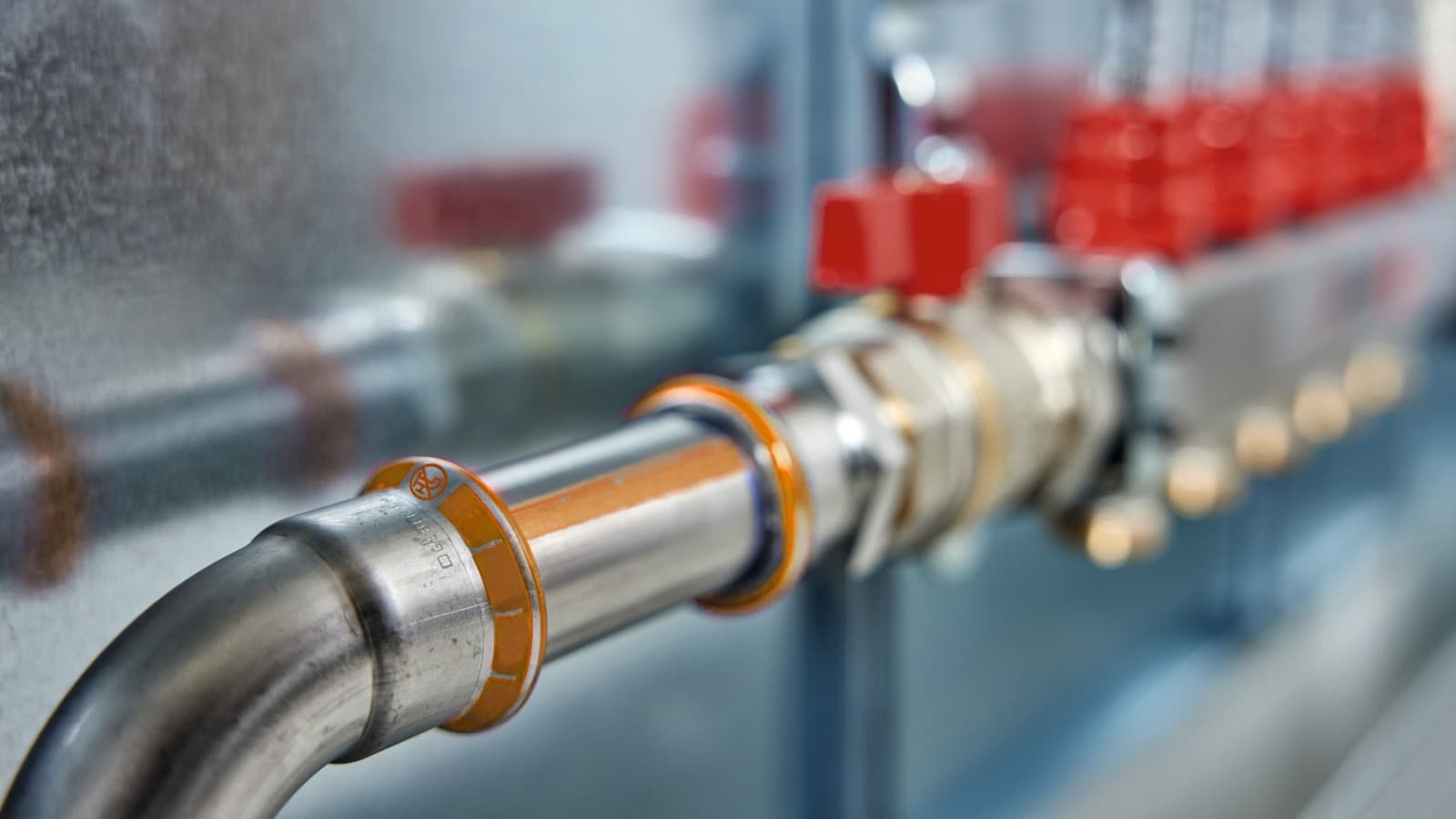

Geberit Mapress Therm est facilement identifiable grâce à l’indicateur de sertissage orange présent sur les raccords à sertir ainsi qu’à la ligne orange continue sur les tubes. Le symbole «Eau non potable» est un autre élément d’identification du système.
Celui-ci figure aussi bien sur les raccords que sur les tubes et garantit une identification sans ambiguïté à tout moment, même après le sertissage.
Geberit Mapress Therm en bref
Faits et chiffres
Vue d’ensemble de la gamme
- 11 diamètres nominaux D12 à D108
- Plus de 200 raccords différents sont disponibles
- Tubes système CrTi
Dimensions
Dimensions disponibles :
| Diamètre nominal (DN) | Dimensions d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108 x 2,0 |

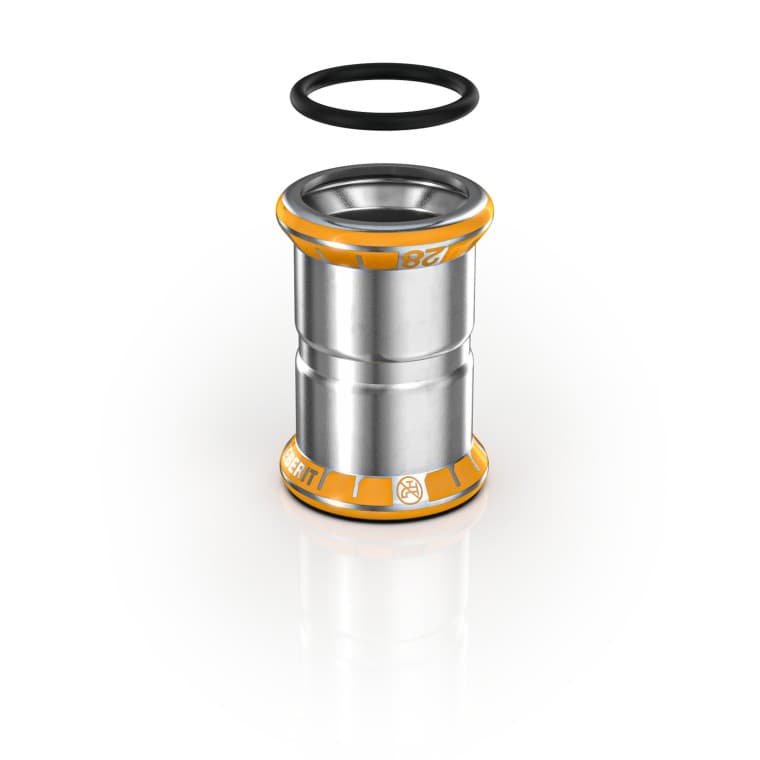

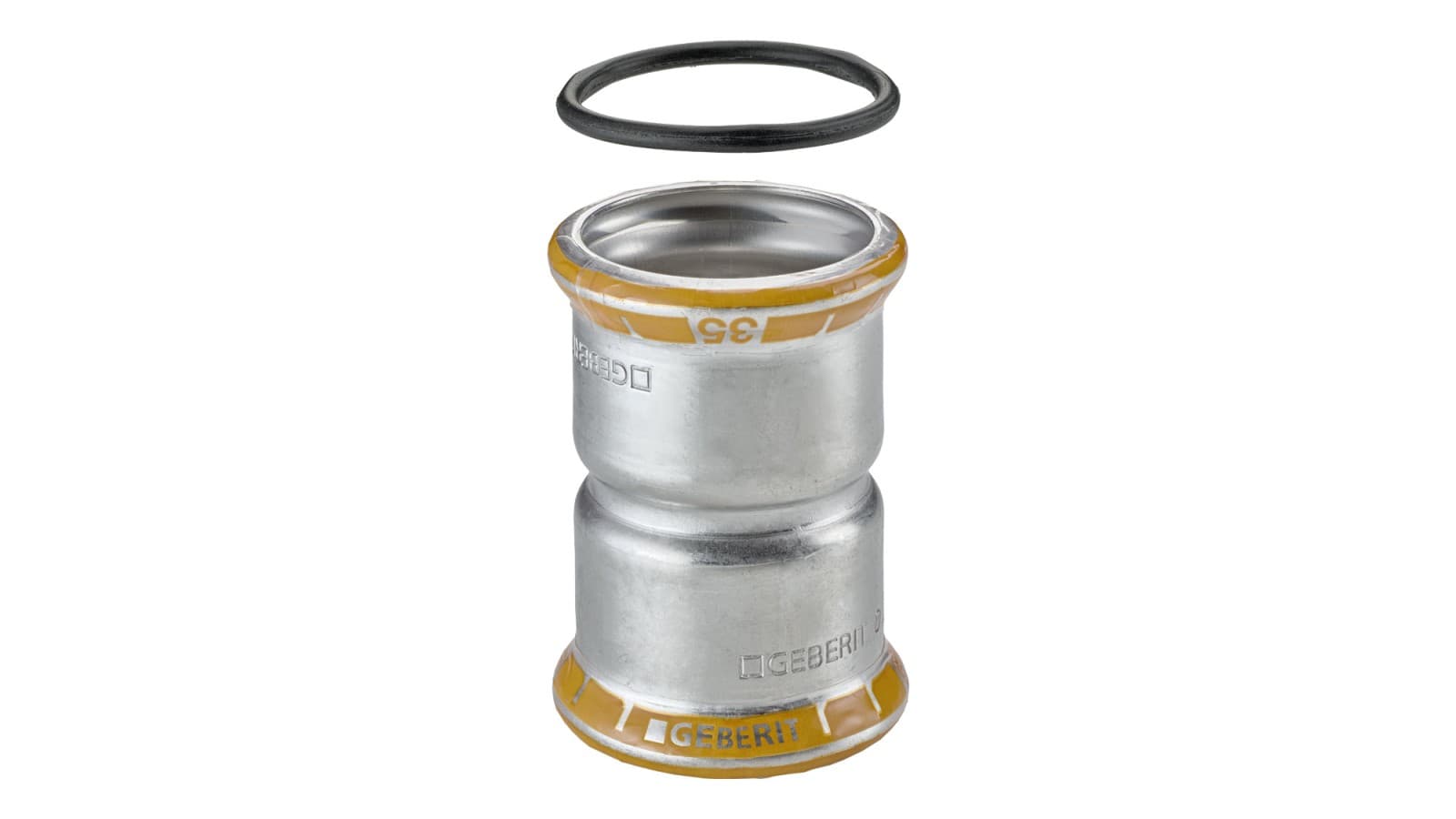

Raccords
Les raccords disponibles
- Indicateur pour contrôler le bon sertissage
- L'indicateur de sertissage bleu signale le matériau acier inoxydable
- Symbole de non-consommation d'eau sur l'indicateur de pression et pressé dans le raccord pour la détection permanente
- Le chiffre correspond à la dimension
- Les raccords non sertis ne sont pas étanches et immédiatement repérables pendant le test de pression
- Plus de 200 raccords différents sont disponibles
Joints
Bagues d'étanchéité disponibles
Geberit Mapress Therm peut être utilisé dans diverses applications avec la bague d'étanchéité CIIR noire ou avec la bague d'étanchéité FKM bleue. Vous trouverez toutes les applications avec Geberit Mapress Therm avec les différents joints dans la vue d'utilisation. Respectez les indications respectives.
Joint d'étanchéité CIIR noir
Geberit Mapress Therm avec la bague d'étanchéité CIIR noire peut être utilisé pour les fluides liquides suivants dans les systèmes fermés :
- Pour eau de refroidissement et de chauffage sans antigel
- Pour eau de refroidissement et de chauffage avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Sprinkler (humide)
- Eau d’extinction (humide)
Et pour les fluides gazeux suivants:
- Air comprimé (classe de pureté d’huile 1–3)
- Dépression
- Pour gaz inertes (p. ex. azote)

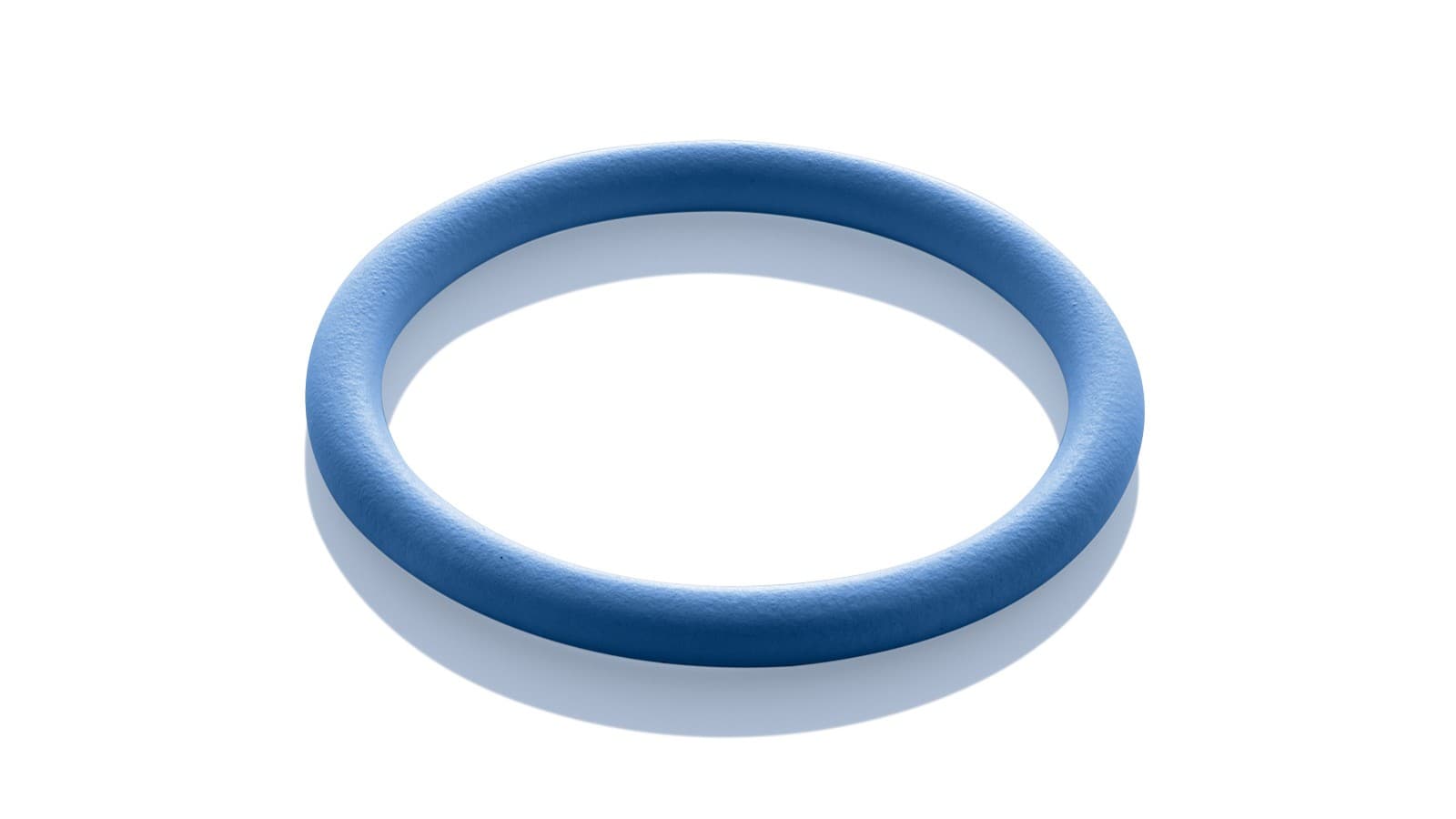

Joint d’étanchéité en FKM bleu
Geberit Mapress Therm en combinaison avec la bague d'étanchéité bleue FKM est synonyme de résistance élevée aux températures et aux produits chimiques.
Utilisable pour les fluides liquides suivants dans les systèmes confinés :
- Eau de chauffage urbain ≤ 140 °C
- Fluide caloporteur (solaire)
Utilisable pour les fluides gazeux suivants:
- Air comprimé (classe de pureté d’huile 1–X)
Tubes
Systèmes disponibles

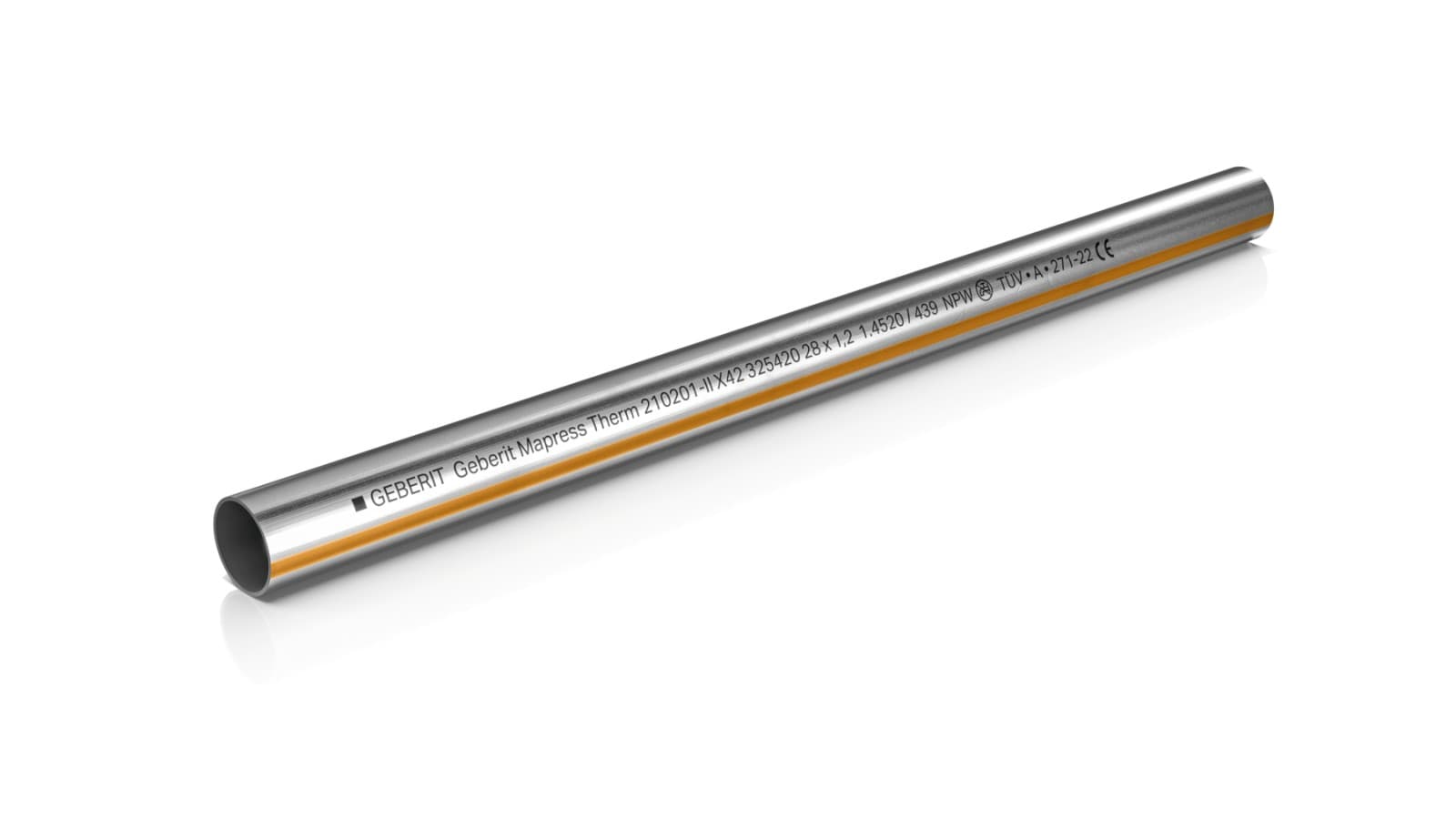

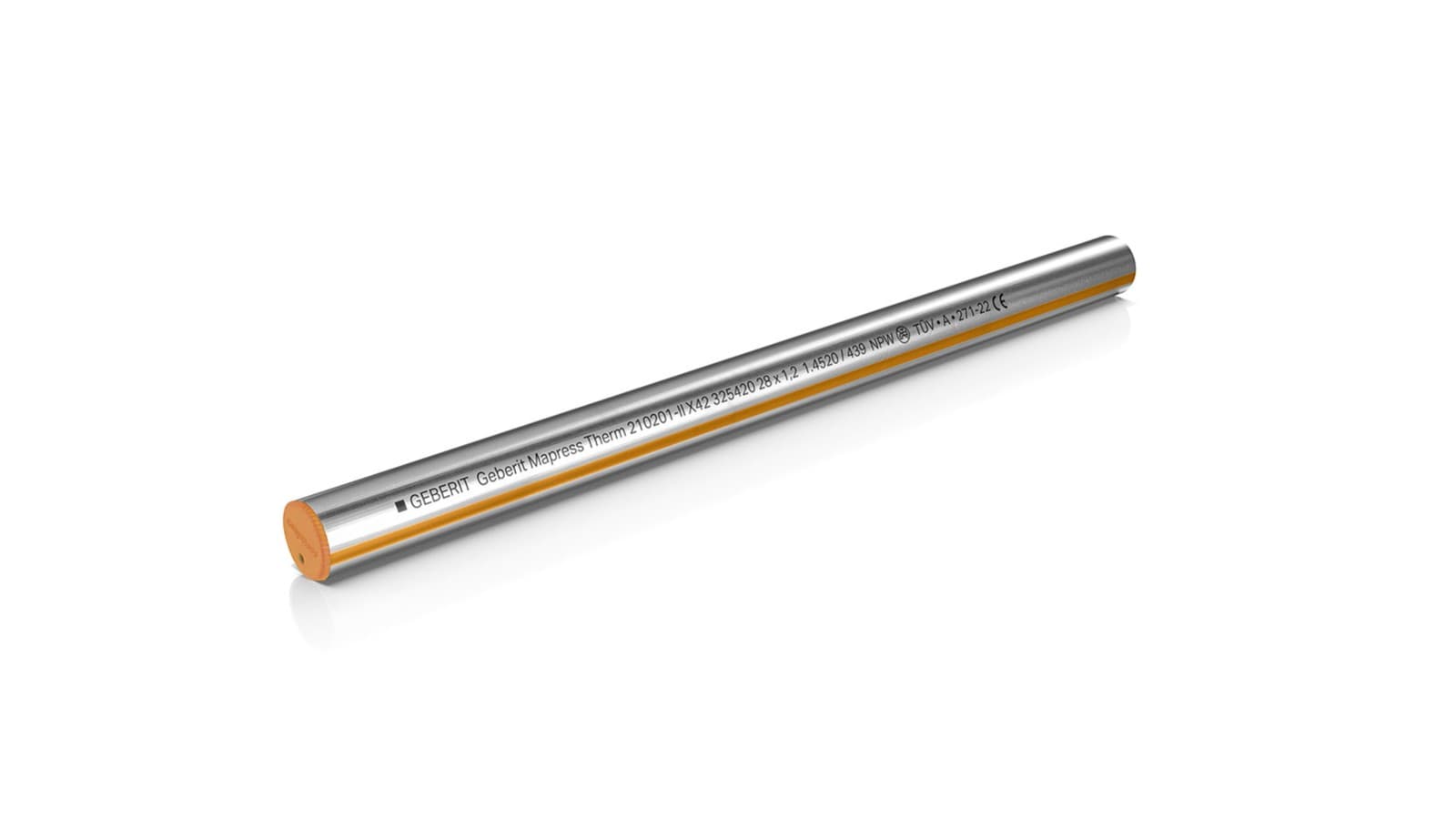

Tube Geberit Mapress Therm CrTi
- L'acier inoxydable faiblement allié utilisé résiste à la corrosion
- Marquage avec ligne orange continue
- Capuchons de protection orange
- Étiquetage avec le symbole non-eau potable
Déclaration Environnementale Produit
Déclaration de produit EPD
Les déclarations environnementales de produits (DEP) créent de la transparence et permettent de comparer les produits par rapport à leur impact environnemental.
- Tube Geberit Mapress Therm CrTi
- Raccords en cuivre Geberit Mapress
Installation
Voici comment procéder
Pour l'installation de Geberit Mapress, Geberit offre une solution complèteAssortiment d'appareils de pressage, de mâchoires et de bagues de pressage
Remarque : l'installation de Geberit Mapress D12 à d88.9 est différente de celle de Geberit Mapress D108.
Geberit Mapress Therm Articles, informations techniques et plus encore
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes sur Geberit Mapress Therm
Quelle est la résistance à la corrosion Geberit Mapress Therm ?
Geberit Mapress Therm est résistant à la corrosion pour les systèmes fermés de chauffage et de refroidissement à faible teneur en oxygène. Grâce à l'utilisation d'acier inoxydable (matériau 1.4521), le système offre une résistance fiable dans les conditions de fonctionnement prévues.
En quoi Geberit Mapress Therm diffère-t-il de Geberit Mapress inox ?
Geberit Mapress Therm est en acier inoxydable 1.4521 pour les circuits fermés, Geberit Mapress acier inoxydable 1.4401 pour les applications universelles.
Quand utiliser Geberit Mapress Therm ou Geberit Mapress Acier Carbone ?
Geberit Mapress Therm est utilisé dans les installations de chauffage et de refroidissement en circuit fermé.
Geberit Mapress acier carbone est adapté aux installations de chauffage et aux installations industrielles en circuit fermé présentant de faibles exigences en matière de corrosion.
