Geberit Mapress Cuivre Raccords de pressage pour tubes en cuivre
Le matériau classique pour les installations de canalisation
De nombreux installateurs privilégient toujours le cuivre. Geberit Mapress Cuivre peut être facilement pressé – et installé rapidement et en toute sécurité sans soudure.
Geberit propose uniquement des raccords en cuivre, Ceux-ci peuvent être combinés avec des tubes en cuivre usuels. Différentes bagues d'étanchéité sont adaptées à chaque domaine d'application.
Geberit Mapress Cuivre convient à différentes applications de gaz. Pour une utilisation avec des gaz combustibles, une gamme complète de raccords de pressage est proposée avec la bague d'étanchéité jaune en HNBR, le marquage jaune et le capuchon de protection jaune.
Principales applications et domaines d'application
Geberit Mapress Cuivre convient aux applications suivantes :
Installations d’eau potable
Geberit Mapress Cuivre est souvent utilisé pour les installations d'eau potable.
Carburants et huiles
Geberit Mapress Cuivre peut être utilisé pour les huiles minérales et lubrifiantes ainsi que pour les carburants.
Gaz industriels
Geberit Mapress Cuivre (gaz) dispose de toutes les homologations requises pour les gaz combustibles conformément à la norme DVGW G 260.
Geberit Mapress Cuivre en bref
Faits et chiffres
Vue d’ensemble de la gamme
- 11 diamètres nominaux D12 à D108
- Environ 500 raccords
- Transition MasterFix pour une connexion à visser sûre et sans outil vers les appareils sanitaires Geberit
Dimensions
Compatibilité avec les tubes en cuivre
Geberit propose uniquement des raccords en cuivre, qui sont compatibles avec les tubes en cuivre suivants en usage dans le commerce. Geberit recommande l'utilisation de tubes en cuivre conformes à la norme DIN EN 1057.
| Diamètre nominal (DN) | Dimensions d x s (mm) | Niveau de dureté selon EN 1173 | ||
|---|---|---|---|---|
| R220 (recuit) | R250 (demi-dur) | R290 (dur) | ||
| 10 | 12,0 x 0,8 | |||
| 12,0 x 1,0 | ||||
| 12 | 15,0 x 1,0 | |||
| 15 | 18,0 x 1,0 | |||
| 20 | 22,0 x 1,0 | |||
| 25 | 28,0 x 1,0 | |||
| 28,0 x 1,5 | ||||
| 32 | 35,0 x 1,2 | |||
| 35,0 x 1,5 | ||||
| 40 | 42,0 x 1,2 | |||
| 42,0 x 1,5 | ||||
| 50 | 54,0 x 1,5 | |||
| 54,0 x 2,0 | ||||
| 65 | 76,1 x 2,0 | |||
| 80 | 88,9 x 2,0 | |||
| 100 | 108,0 x 2,05 | |||
Geberit ne fournit pas de tubes en cuivre. Les conditionnements suivants sont usuels :
- R220 : rouleaux
- R250 : barres
- R290 : barres
Raccords
Les raccords disponibles

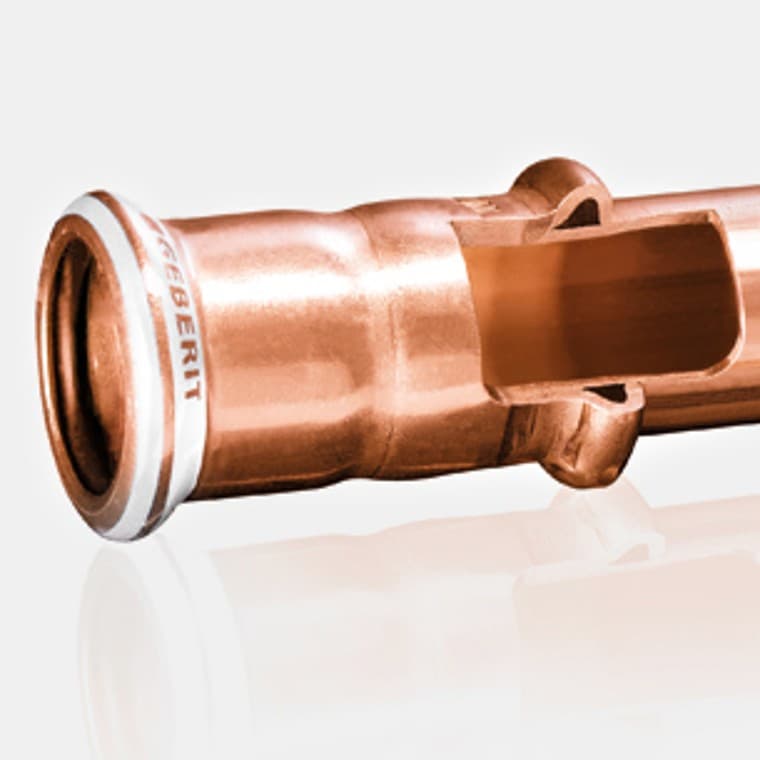

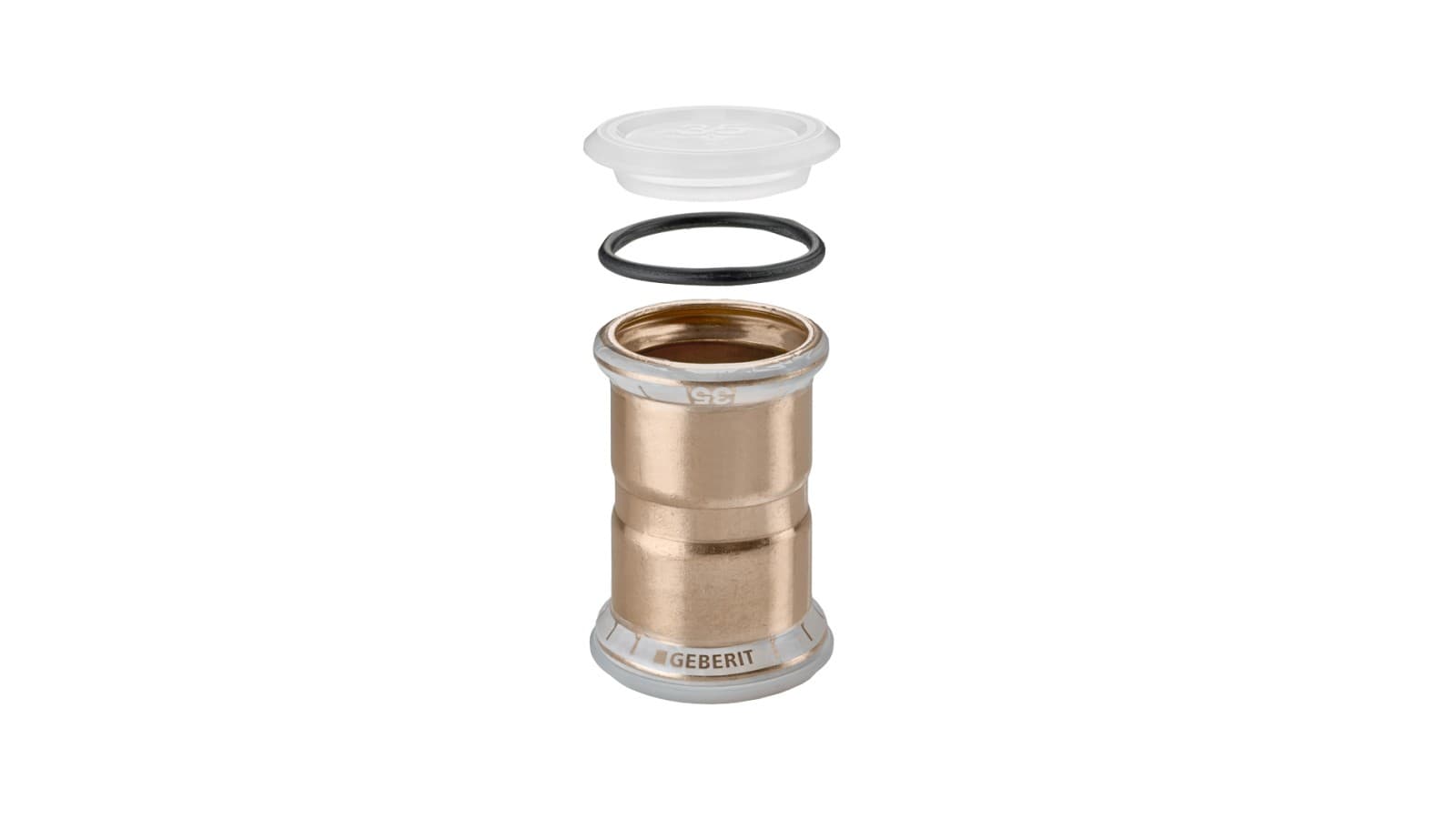

Raccords Geberit Mapress Cuivre
- Alliage Cu-DHP
- Indicateur de pression blanc pour contrôler le pressage correct
- Marquage des matériaux cuivre par indicateur de pression blanc
- Le chiffre correspond à la dimension
- Les bouchons de protection empêchent les salissures
- Combinable avec d'autres systèmes d'alimentation Geberit

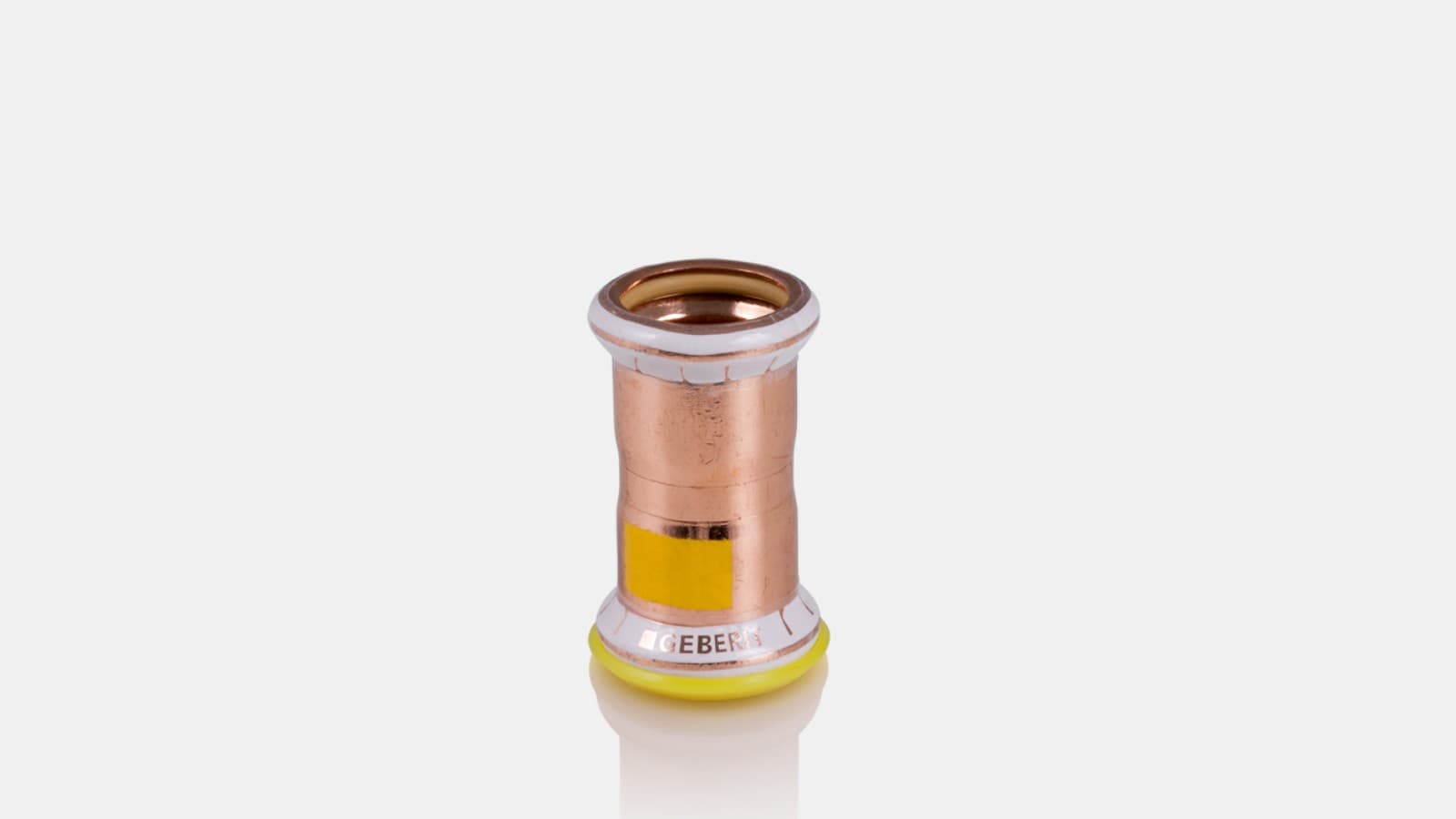

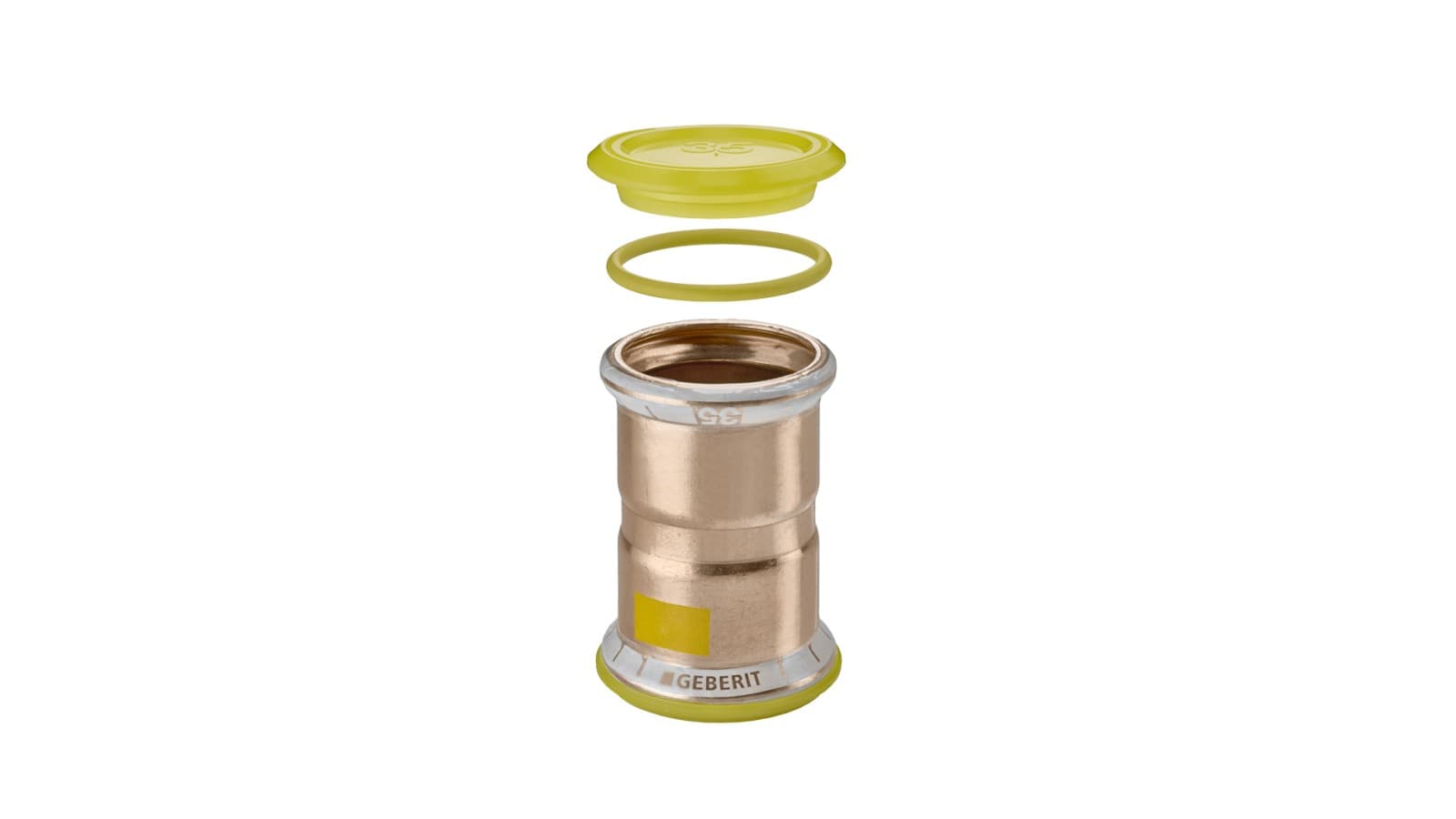

Geberit Mapress cuivre gaz
- Alliage Cu-DHP
- Convient pour une utilisation avec des gaz inflammables
- Indicateur de pression pour contrôler le pressage correct
- Marquage des matériaux cuivre via l'indicateur de pression blanc
- Marquage jaune sur le raccord
- Bague d'étanchéité HNBR jaune et bouchon de protection jaune pour une utilisation avec des gaz inflammables
- Disponible dans les dimensions D12 à d54

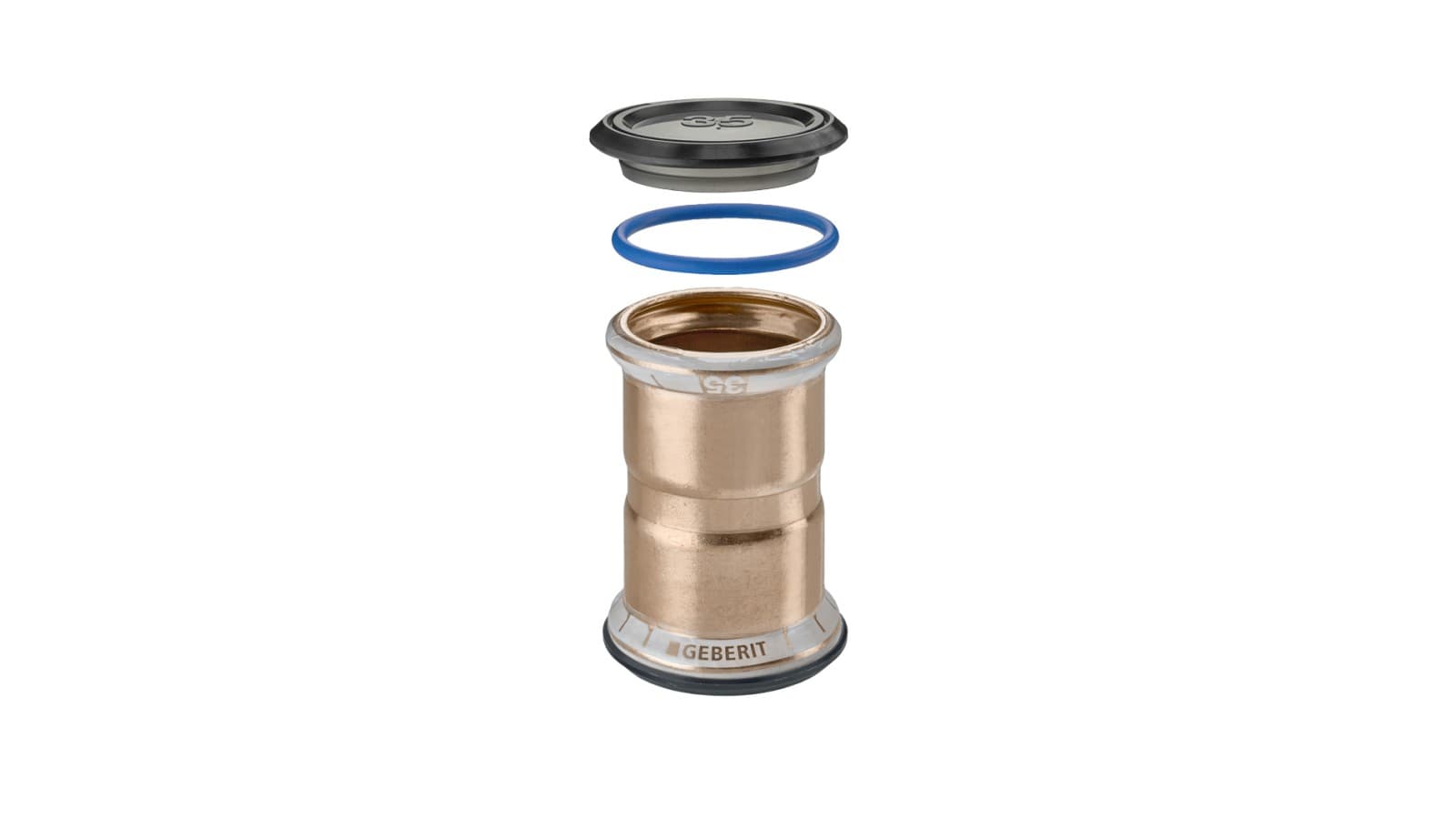

Geberit Mapress Cuivre, FKM bleu
- Alliage Cu-DHP
- Convient pour une utilisation avec des fluides contenant de l'huile et d'autres exigences spéciales
- Indicateur de pression pour contrôler le pressage correct
- Indicateur de pression blanc pour le marquage des matériaux cuivre
- Marquage jaune sur le raccord
- Bague d'étanchéité FKM bleue et bouchon de protection noir pour une utilisation avec des fluides contenant de l'huile et d'autres exigences spéciales.
- Disponible dans les dimensions D15 à d54
Joints
Bagues d'étanchéité disponibles
Pour les applications dans des domaines d'application spéciaux, d'autres matériaux d'étanchéité sont utilisés. Pour ce faire, Geberit propose une large gamme de raccords avec bagues d'étanchéité prémontées. Soit un gain de temps et d'argent lors de la maintenance.
De plus, il est possible de remplacer le joint torique standard par une bague d'étanchéité spécifique.

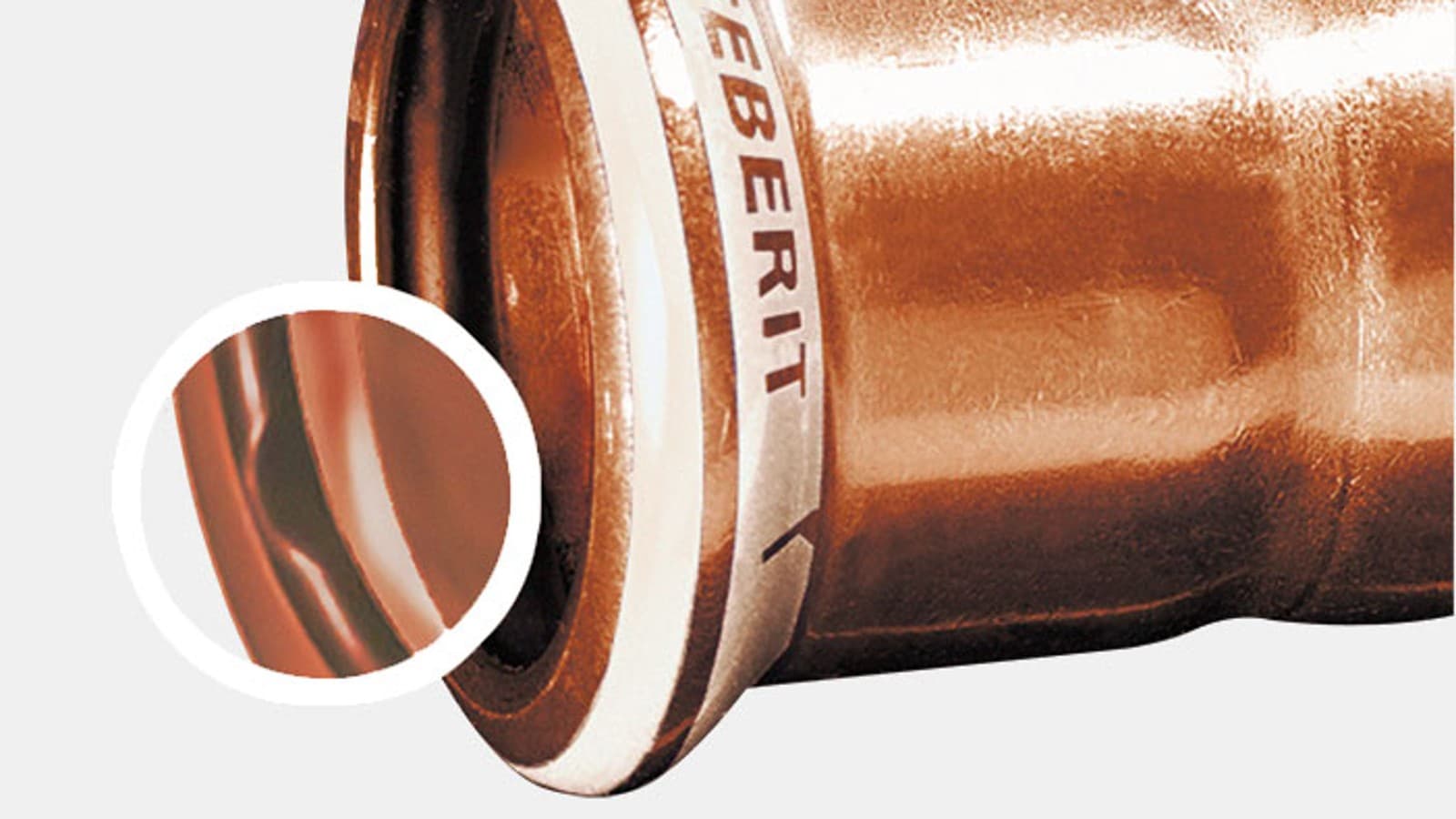

Joint d'étanchéité CIIR noir
Le cuivre Geberit Mapress avec la bague d'étanchéité CIIR noire peut être utilisé pour les fluides liquides suivants :
- Eau potable froide et chaude
- Pour eau de refroidissement et de chauffage sans antigel
- Pour eau de refroidissement et de chauffage avec antigel
- Eau de chauffage urbain ≤ 120 °C
Et pour les fluides gazeux suivants:
- Air comprimé (classe de pureté d’huile 2–3)
- Dépression
- Pour gaz inertes (p. ex. azote)
Joint d’étanchéité en FKM bleu
Le cuivre Geberit Mapress avec la bague d'étanchéité FKM bleue offre une résistance élevée aux températures et aux produits chimiques et peut être utilisé pour les milieux suivants :
- Fluide caloporteur (solaire)
- Air comprimé (classe de pureté d’huile 0–X)

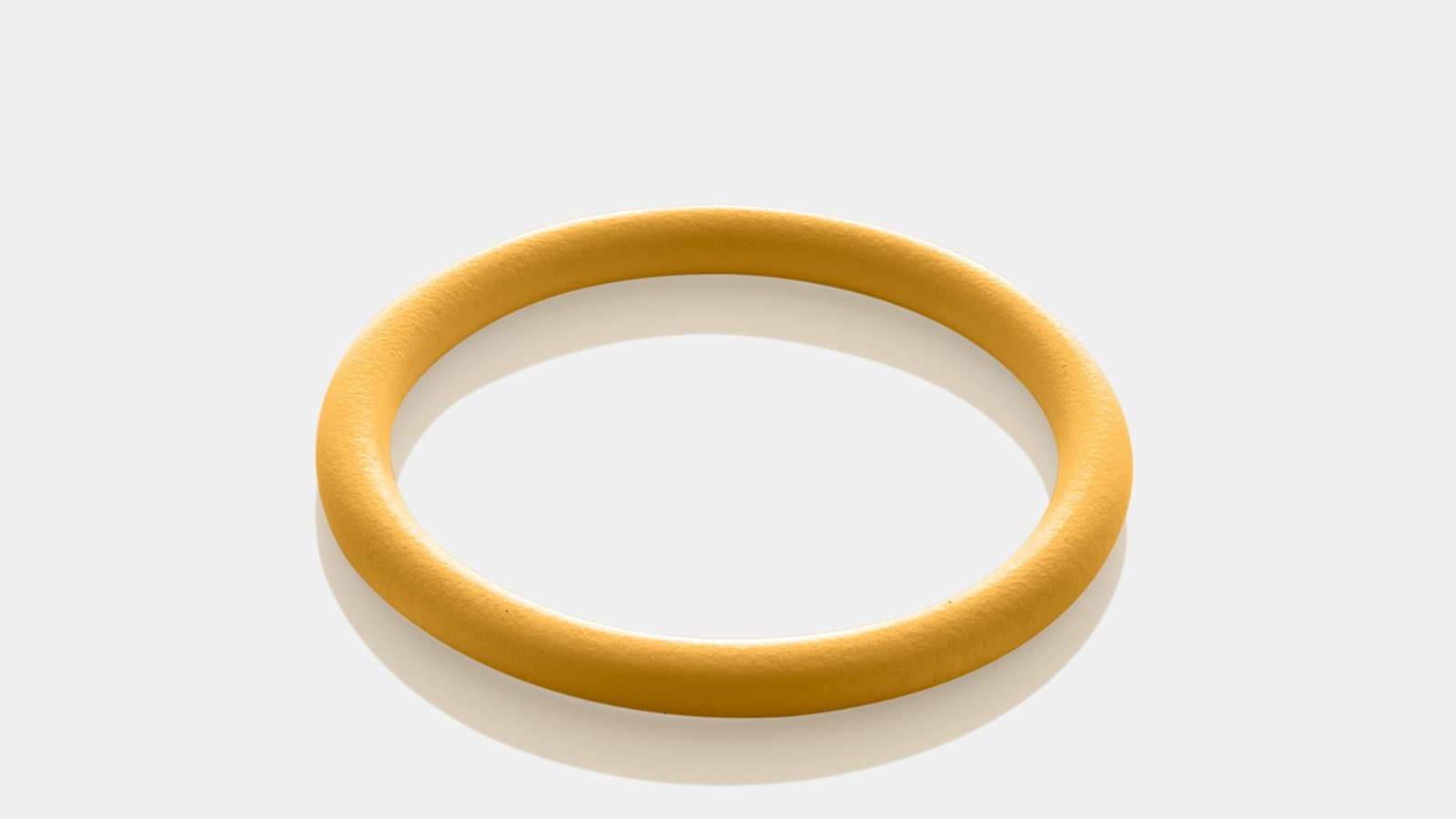

Bague d'étanchéité HNBR, jaune
Le cuivre Geberit Mapress avec la bague d'étanchéité jaune HNB peut être utilisé pour les gaz combustibles suivants:
- Gaz naturels
- Gaz liquéfiés
Le marquage et les bouchons de protection jaunes permettent de les différencier des autres raccords.
Déclaration Environnementale Produit
Déclaration de produit EPD
Les déclarations environnementales de produits (DEP) créent de la transparence et permettent de comparer les produits par rapport à leur impact environnemental.
Pour Geberit Mapress Cuivre, des déclarations environnementales de produits sont disponibles pour les raccords les plus courants :
Raccords Geberit Mapress Cuivre

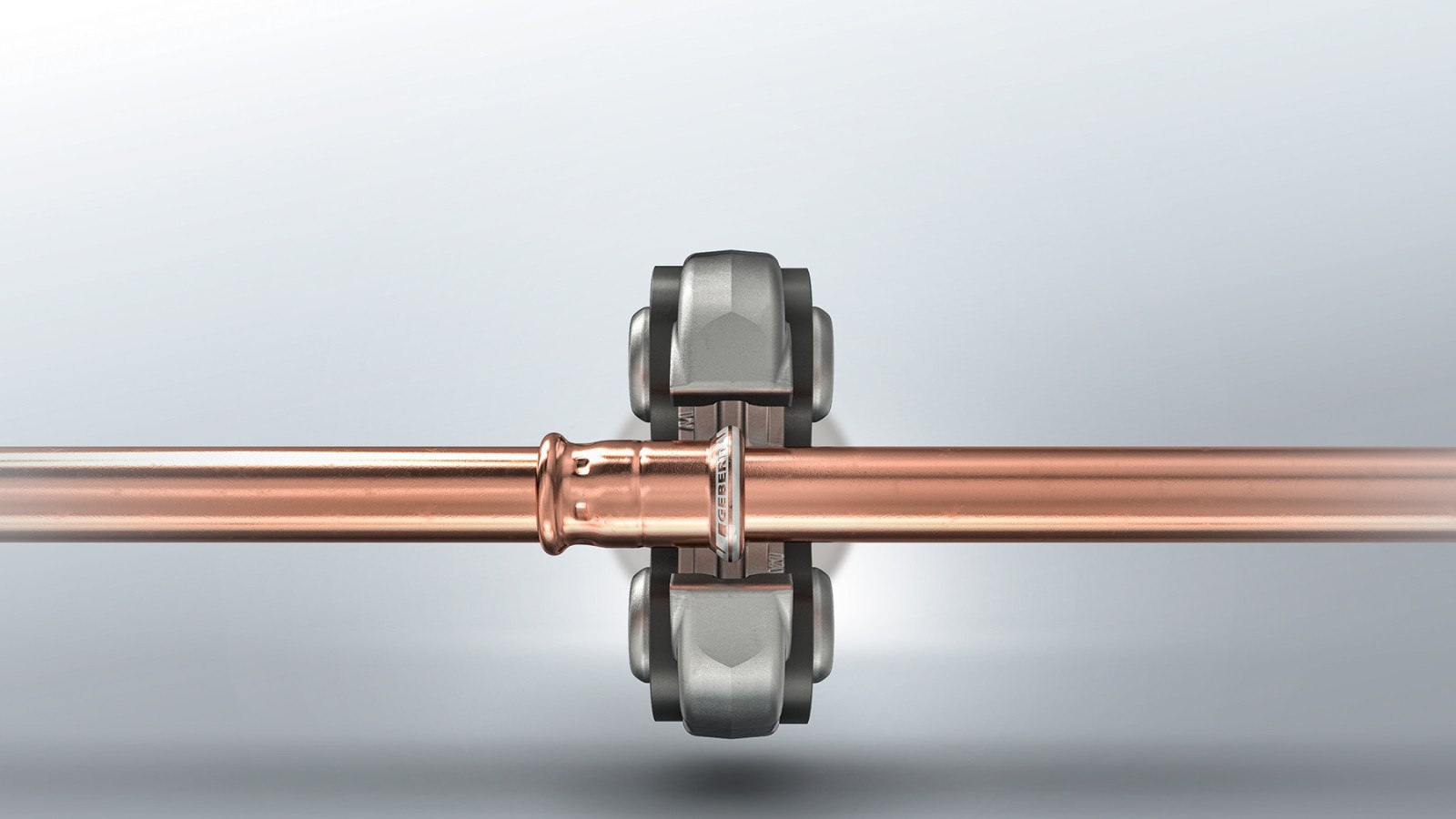

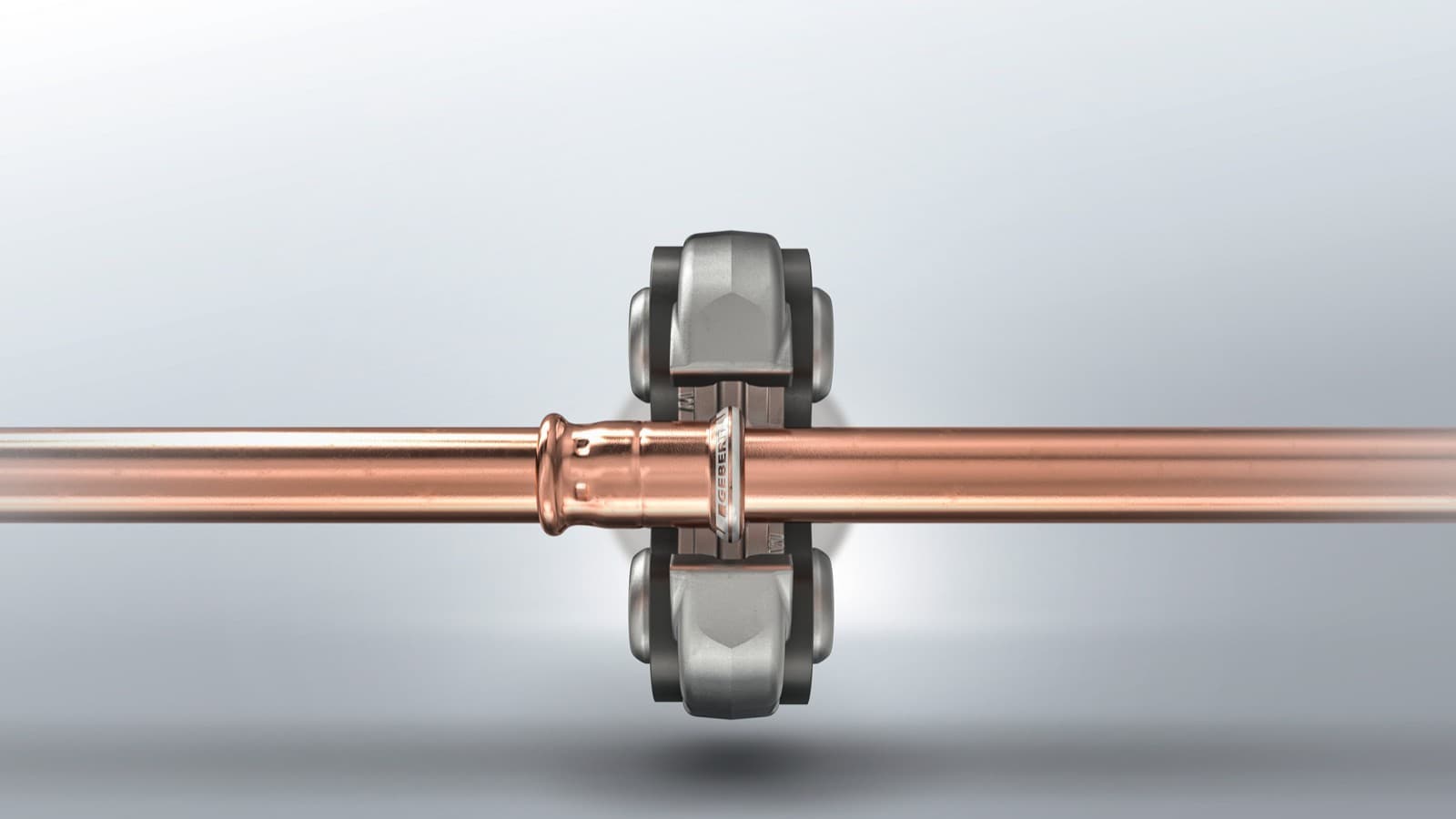

Installation
Voici comment procéder
Pour l'installation de Geberit Mapress, Geberit offre une solution complèteAssortiment d'appareils de pressage, de mâchoires et de bagues de pressage
Remarque : l'installation de Geberit Mapress D12 à d88.9 est différente de celle de Geberit Mapress D108.
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes sur Geberit Mapress Cuivre
Geberit Mapress Cuivre peut-il être combiné avec d'autres matériaux ?
Geberit propose différentes transitions vers d'autres systèmes de canalisation, comme Geberit FlowFit ou Geberit Mepla. Nous déconseillons de traiter le cuivre Geberit Mapress avec d'autres matériaux.
Geberit fournit-il également des tubes en cuivre ?
Non. Geberit Mapress Cuivre comprend une large gamme de raccords. Nous vous recommandons de traiter ces raccords avec des tubes selon DIN 1057 dans les résistances R220, R250 ou R290.
Pour quelles applications Geberit Mapress Cuivre convient-il ?
Geberit Mapress Cuivre peut être utilisé pour diverses applications telles que l'eau potable, les carburants et les huiles ou divers gaz.
