Geberit Mapress Acier Carbone La sécurité pour les circuits fermés
La solution économique

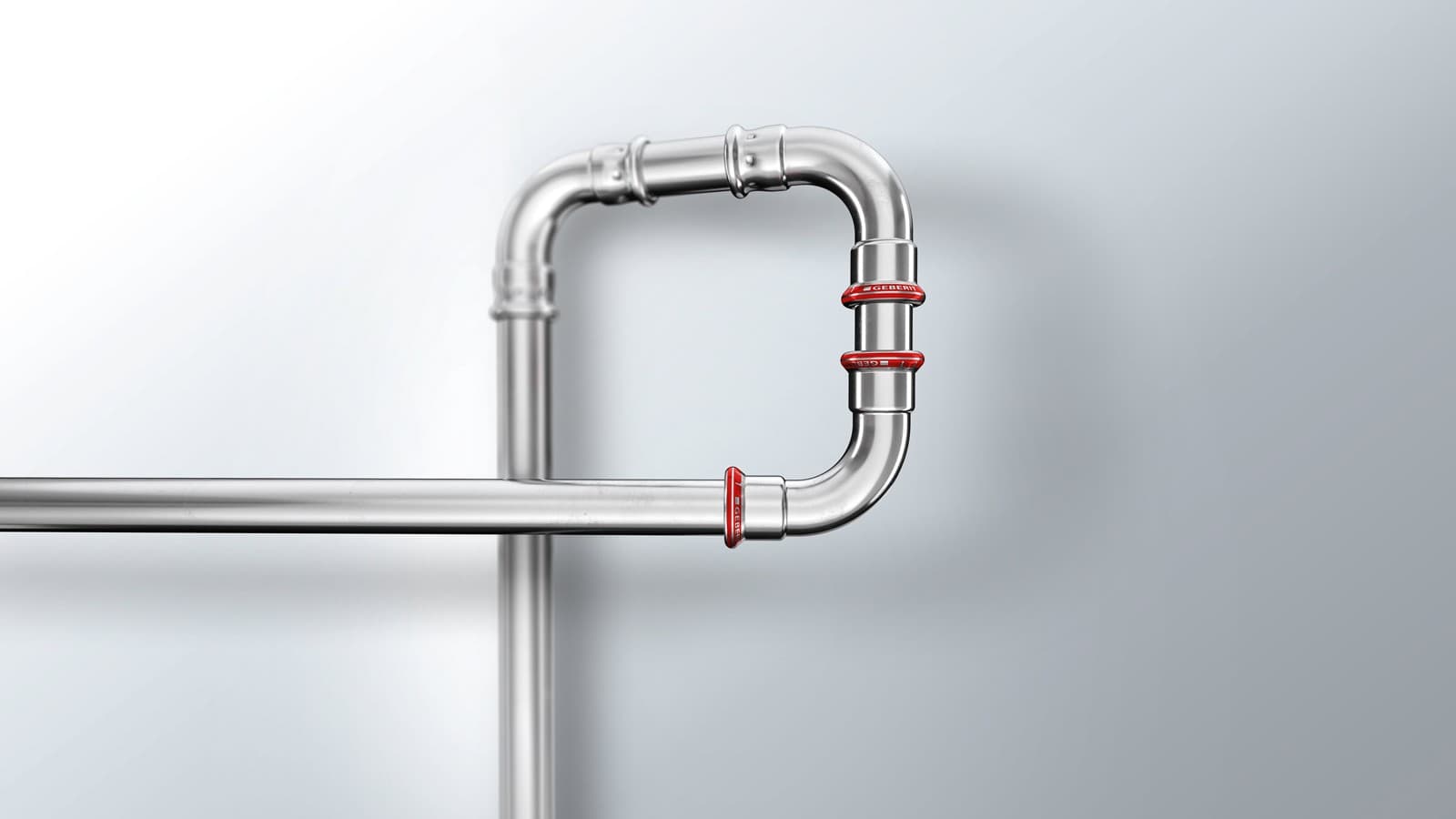

Geberit Mapress Acier Carbone est la solution économique pour les circuits de circulation fermés.
Le système de pressage éprouvé permet un montage rapide et sûr sans soudure.
La vaste gamme de tuyaux système, raccords et joints offre une grande flexibilité – de la construction résidentielle à l’installation industrielle. Pour les applications spécifiques, les tubes existent également en variante avec intérieur et extérieur galvanisés.
Principales applications et domaines d'application
Geberit Mapress Acier Carbone convient à différentes applications et, contrairement à d'autres matériaux, est attractif sur le plan du prix.
Chauffage et refroidissement dans la domotique
Geberit Mapress Acier Carbone convient non seulement aux conduites de refroidissement, mais peut également être utilisé dans des systèmes de chauffage fermés, par exemple pour les radiateurs, radiateurs ou radiateurs.
Sprinkleurs et conduites d'eau d'extinction
Geberit Mapress Acier Carbone est testé et homologué pour les arroseurs et les conduites d'eau d'extinction «humide».
Carburants et huiles
Geberit Mapress Acier Carbone est adapté et homologué pour le mazout de chauffage, le diesel ainsi que les huiles de moteur, de boîte de vitesses et de lubrification.
Conduites d'air comprimé
Pour la distribution de l'air comprimé, l'acier Geberit Mapress Acier Carbone peut être utilisé en fonction de la qualité de l'air comprimé requise.
Applications Geberit Mapress Acier Carbone Le revêtement approprié pour chaque application
Les tubes Geberit Mapress Acier Carbone sont proposés sous revêtement PP, galvanisés à l'extérieur ou galvanisés à l'intérieur et à l'extérieur.
Geberit Mapress Acier Carbone extérieur galvanisé La galvanisation offre une protection éprouvée contre la corrosion extérieure et rend le système particulièrement économique. Une solution robuste pour les installations fermées de chauffage, de refroidissement et industrielles.
Geberit Mapress Acier Carbone intérieur et extérieur galvanisés pour une sécurité maximale : la galvanisation des deux côtés protège de manière fiable contre la corrosion intérieure et extérieure. Idéal pour les applications exigeantes telles que les systèmes d'arrosage, d'eau d'extinction et d'air comprimé.
Geberit Mapress Acier Carbone avec revêtement en PP Le revêtement en PP blanc crème protège de manière fiable contre la corrosion extérieure et assure une installation apparente propre et attrayante. Idéal pour les guidages de câbles visibles où fonction et optique comptent à la fois.
Tubes Geberit Mapress Acier Carbone
Faits et chiffres
Vue d’ensemble de la gamme
- 11 diamètres nominaux D12 à D108
- Environ 500 raccords
- Tubes système en acier C avec revêtement en plastique; galvanisé à l'extérieur et galvanisé à l'intérieur/à l'extérieur
- Large gamme d'adaptateurs et de transitions vers d'autres systèmes
Dimensions
Dimensions disponibles :
| Diamètre nominal (DN) | Dimensions d x s (mm) | Geberit Mapress Acier Carbone avec revêtement en PP | Geberit Mapress Acier Carbone extérieur galvanisé | Geberit Mapress Acier Carbone intérieur et extérieur galvanisés |
|---|---|---|---|---|
| 10 | 12,0 x 1,2 | |||
| 12 | 15,0 x 1,2 | |||
| 15 | 18,0 x 1,2 | |||
| 20 | 22,0 x 1,5 | |||
| 25 | 28,0 x 1,5 | |||
| 32 | 35,0 x 1,5 | |||
| 40 | 42,0 x 1,5 | |||
| 50 | 54,0 x 1,5 | |||
| 65 | 76,1 x 2,0 | |||
| 66,7 | 66,7 x 1,5 | |||
| 80 | 88,9 x 2,0 | |||
| 100 | 108,0 x 2,0 |
Raccords
Les raccords disponibles

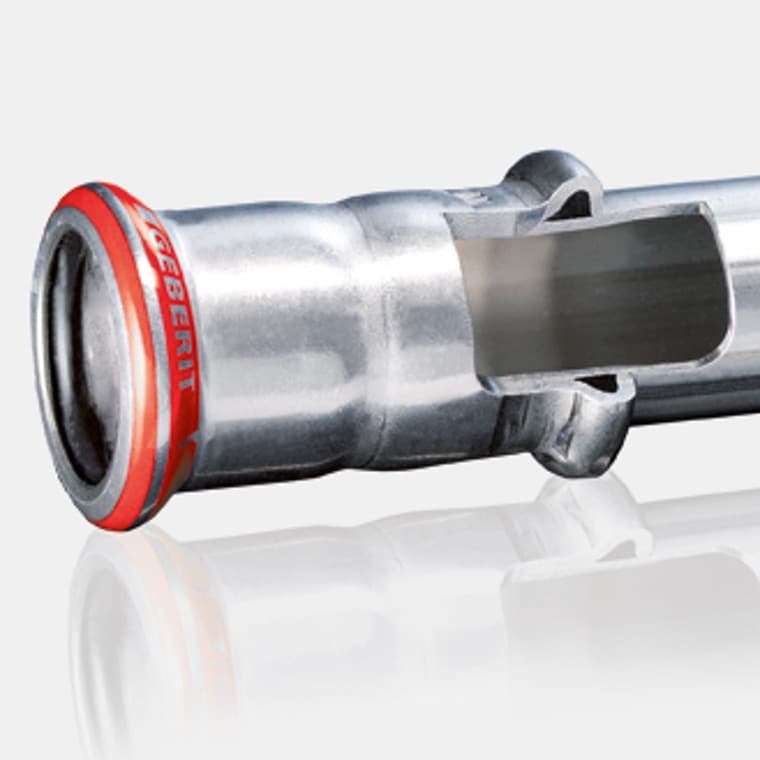

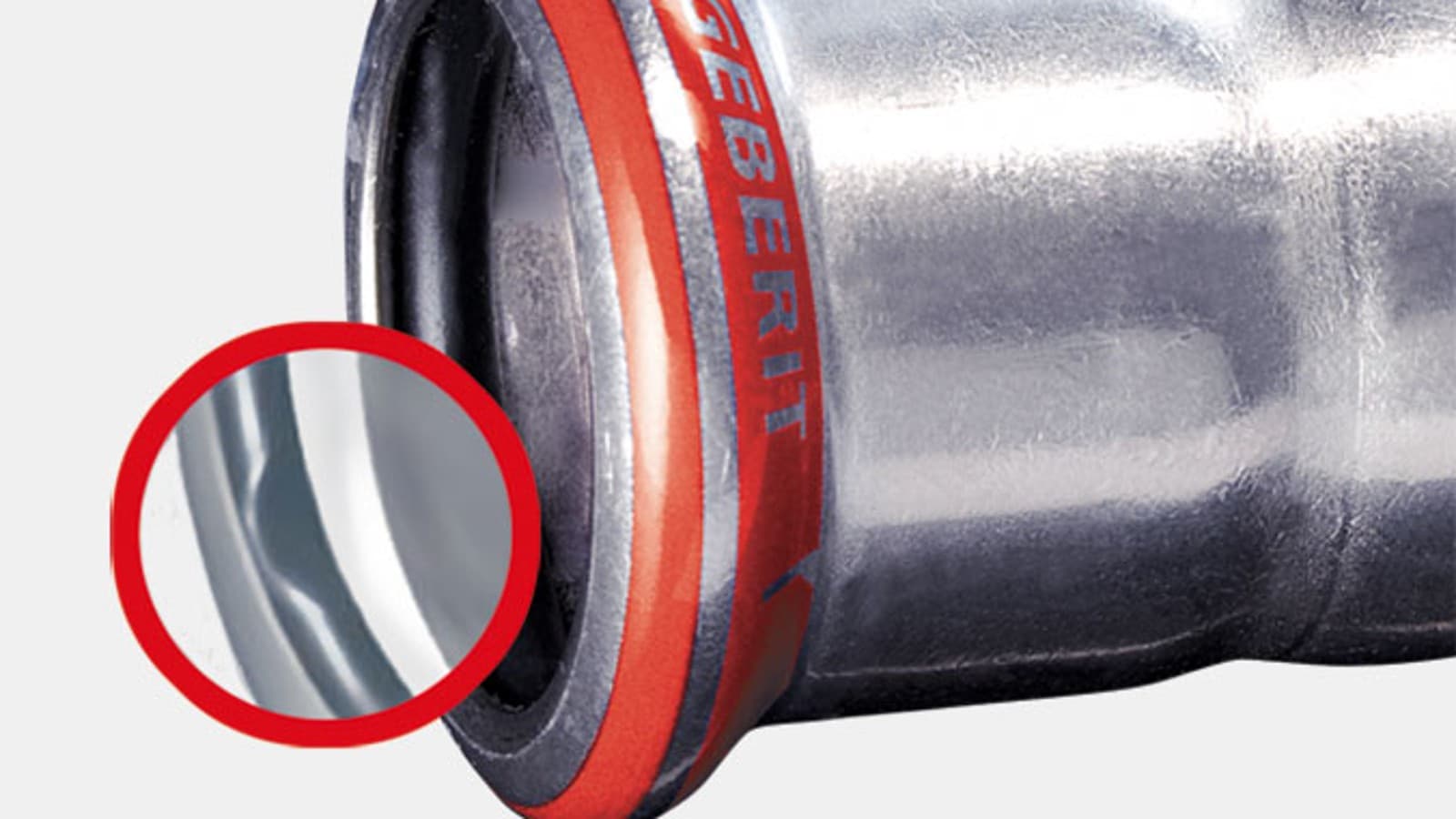

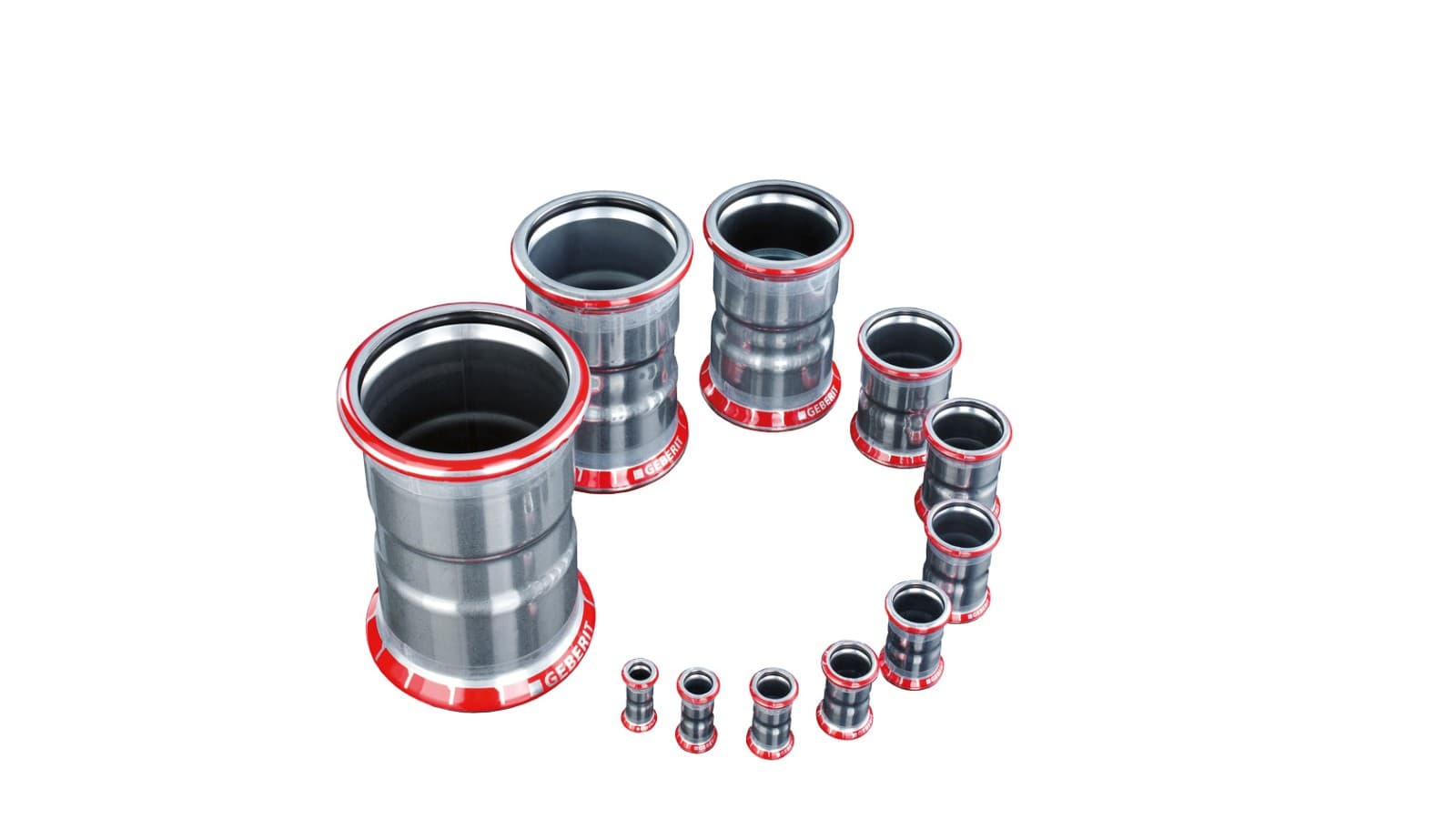

Raccords Geberit Mapress Acier Carbone
- Acier non allié 1.0034, extérieur galvanisé, avec couche de protection chromatique
- L'indicateur de sertissage rouge signale le matériau acier carbone
- Le chiffre correspond à la dimension
- Les raccords non sertis ne sont pas étanches et immédiatement repérables pendant le test de pression
- Les bouchons de protection empêchent les salissures
- Plus de 400 raccords différents disponibles

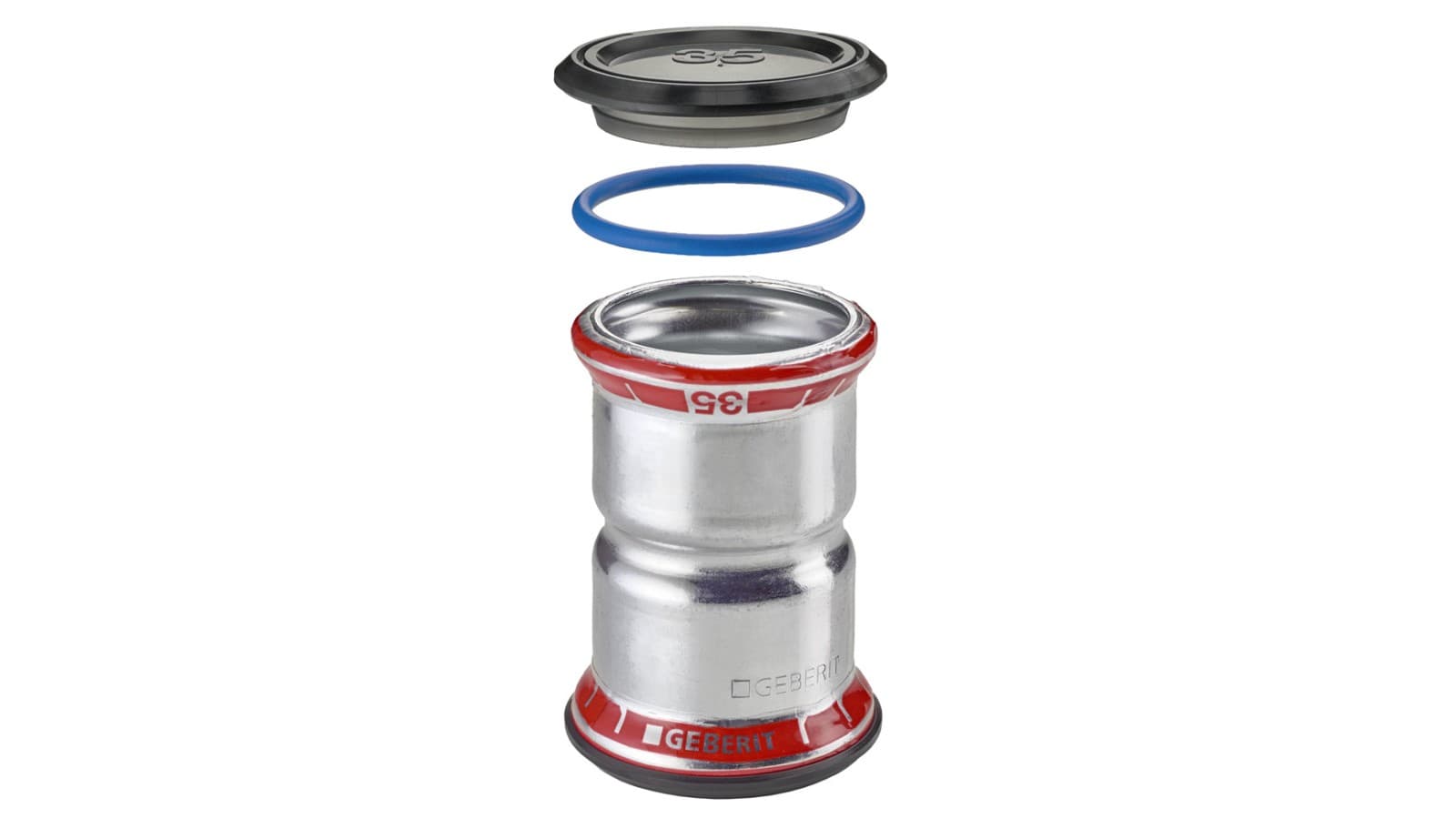

Geberit Mapress Acier Carbone, FKM bleu
- Acier non allié 1.0034, extérieur galvanisé, avec couche de protection chromatique
- Pour une utilisation avec des fluides contenant de l'huile et d'autres exigences spéciales
- Indicateur pour contrôler le bon sertissage
- L'indicateur de sertissage rouge signale le matériau acier carbone
- Bague d'étanchéité FKM bleue et capuchon de fermeture noir pour une utilisation avec des fluides contenant de l'huile et d'autres exigences
- Disponible dans les dimensions D12 à D108
Joints
Joints disponibles
Vous trouverez toutes les applications avec Geberit Mapress Acier Carbone, y compris les joints disponibles, dans la vue d'utilisation. Respectez les indications correspondantes.

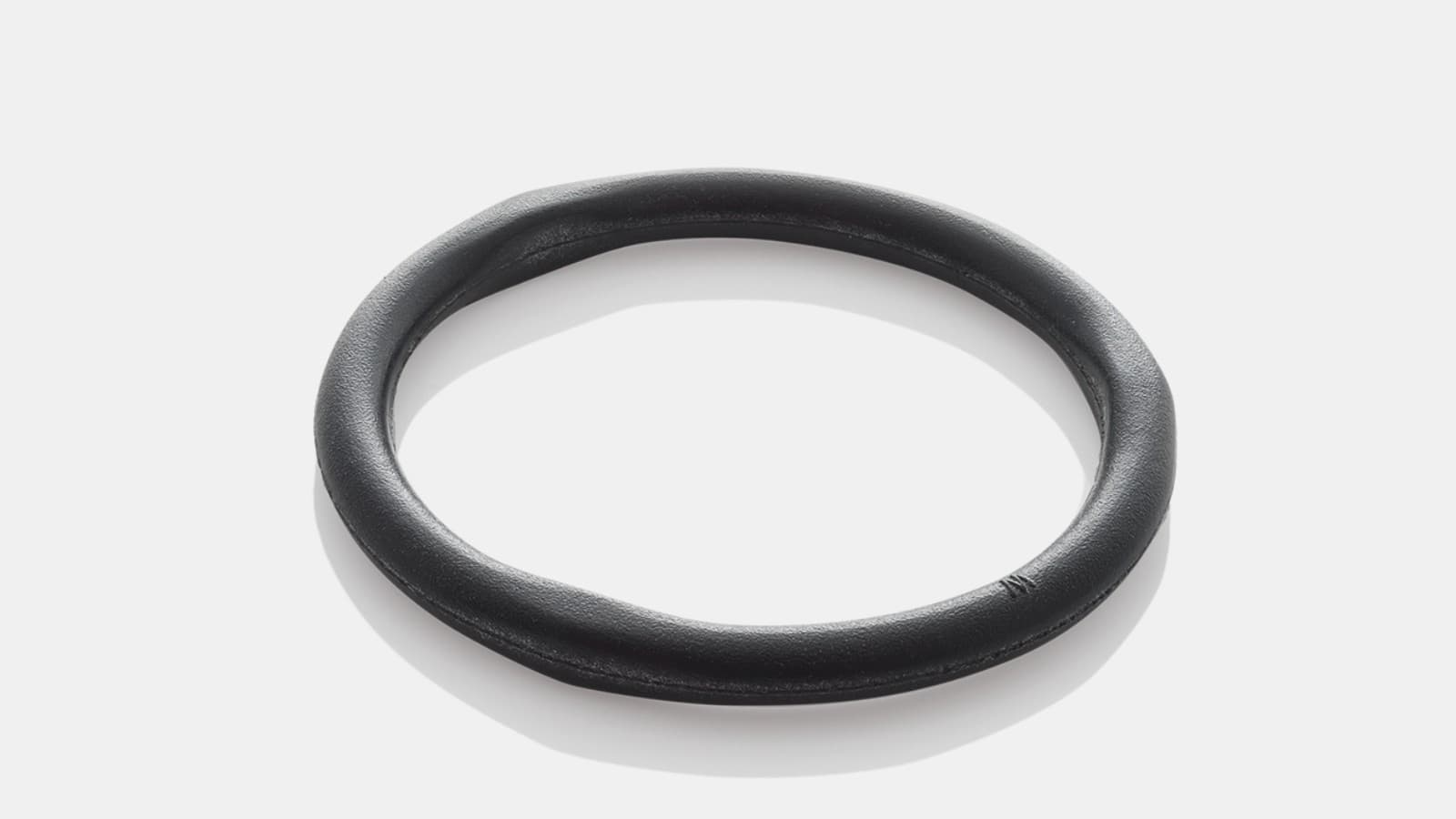

Joint d'étanchéité CIIR noir
Les applications générales avec l'acier Geberit Mapress Acier Carbone et la bague d'étanchéité CIIR noire comprennent :
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Eau d’extinction (humide)
- Sprinkler (humide)
- Air comprimé (classe de pureté d’huile 0–3)
- Gaz inertes

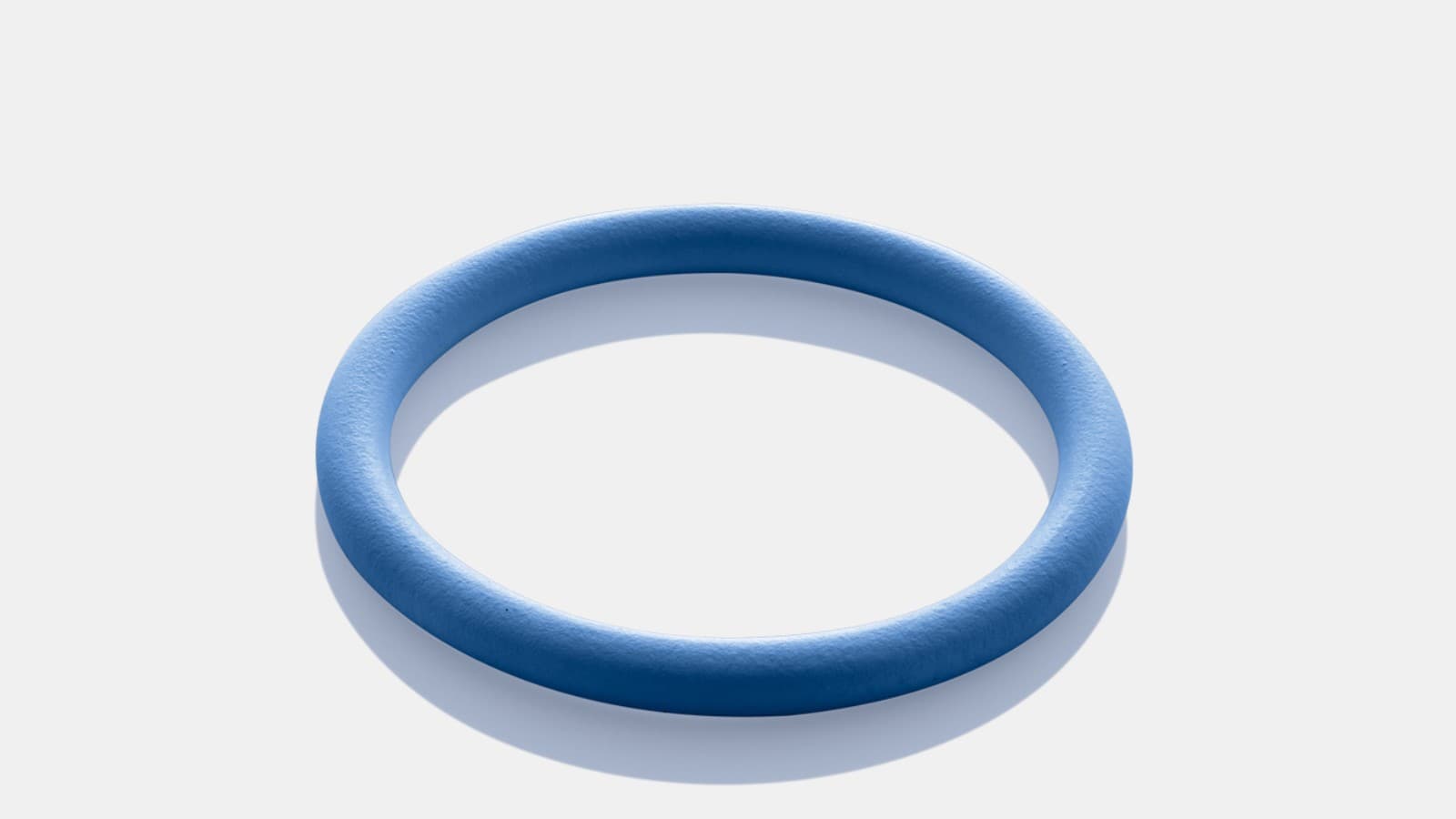

Joint d’étanchéité en FKM bleu
Les applications générales avec l'acier Geberit Mapress Acier Carbone et la bague d'étanchéité FKM bleue comprennent :
- Eau de chauffage urbain ≤ 140 °C
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Air comprimé (classe de pureté d’huile 0–X)
Tubes

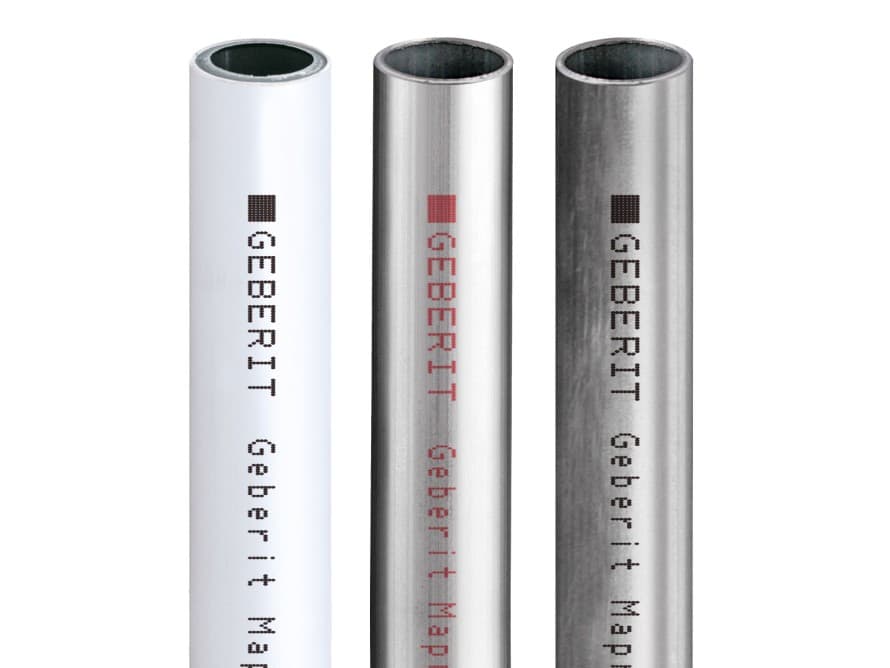

Assortiment de tubes système

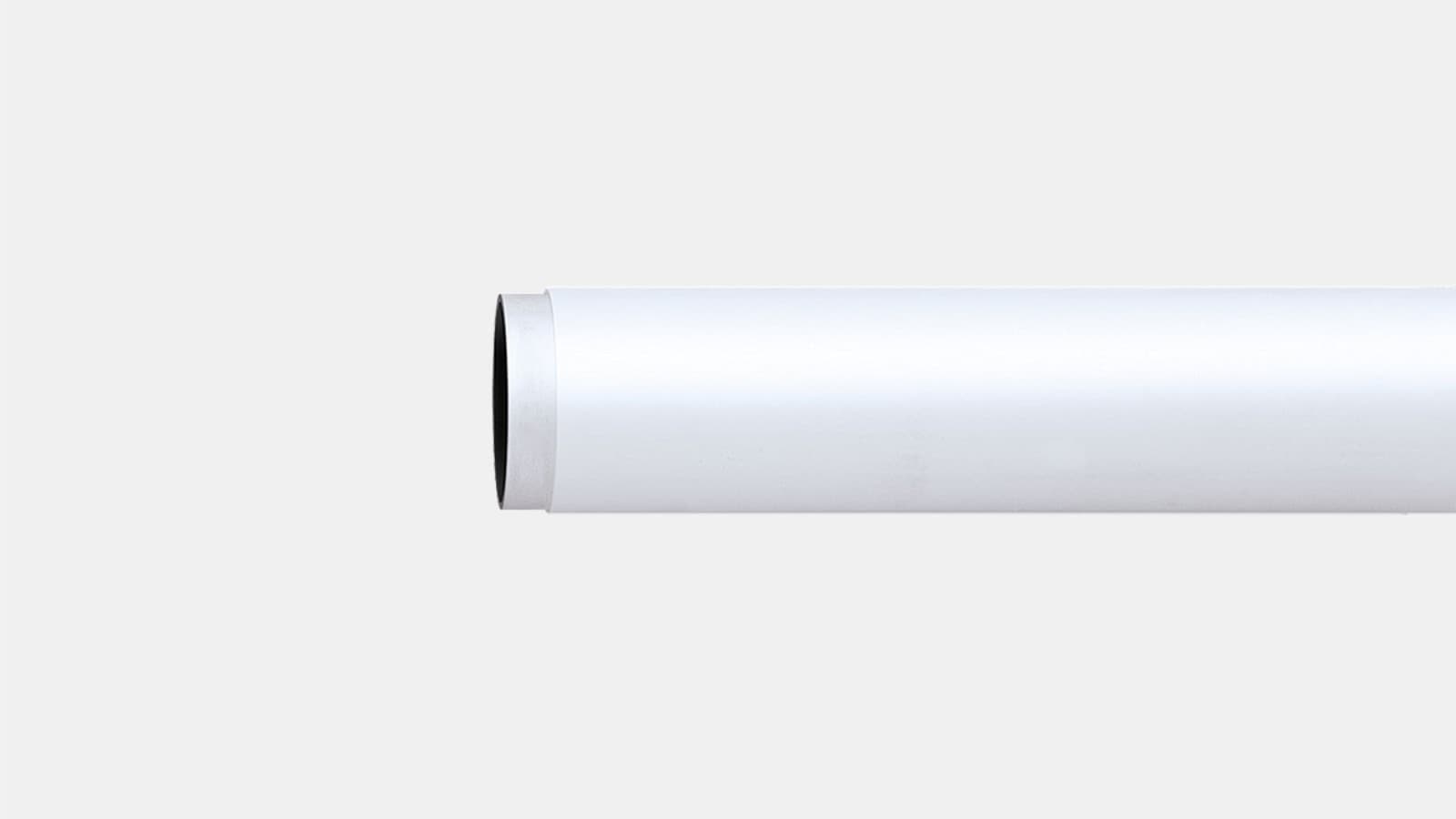

Tube Geberit Mapress Acier Carbone avec revêtement en matière synthétique (PP)
- Discret, idéal pour la pose apparente
- Acier non allié 1.0034
- Dimensions disponibles de DN 10 à DN 50
- Revêtement en matière synthétique (PP), blanc-crème (RAL 9001)

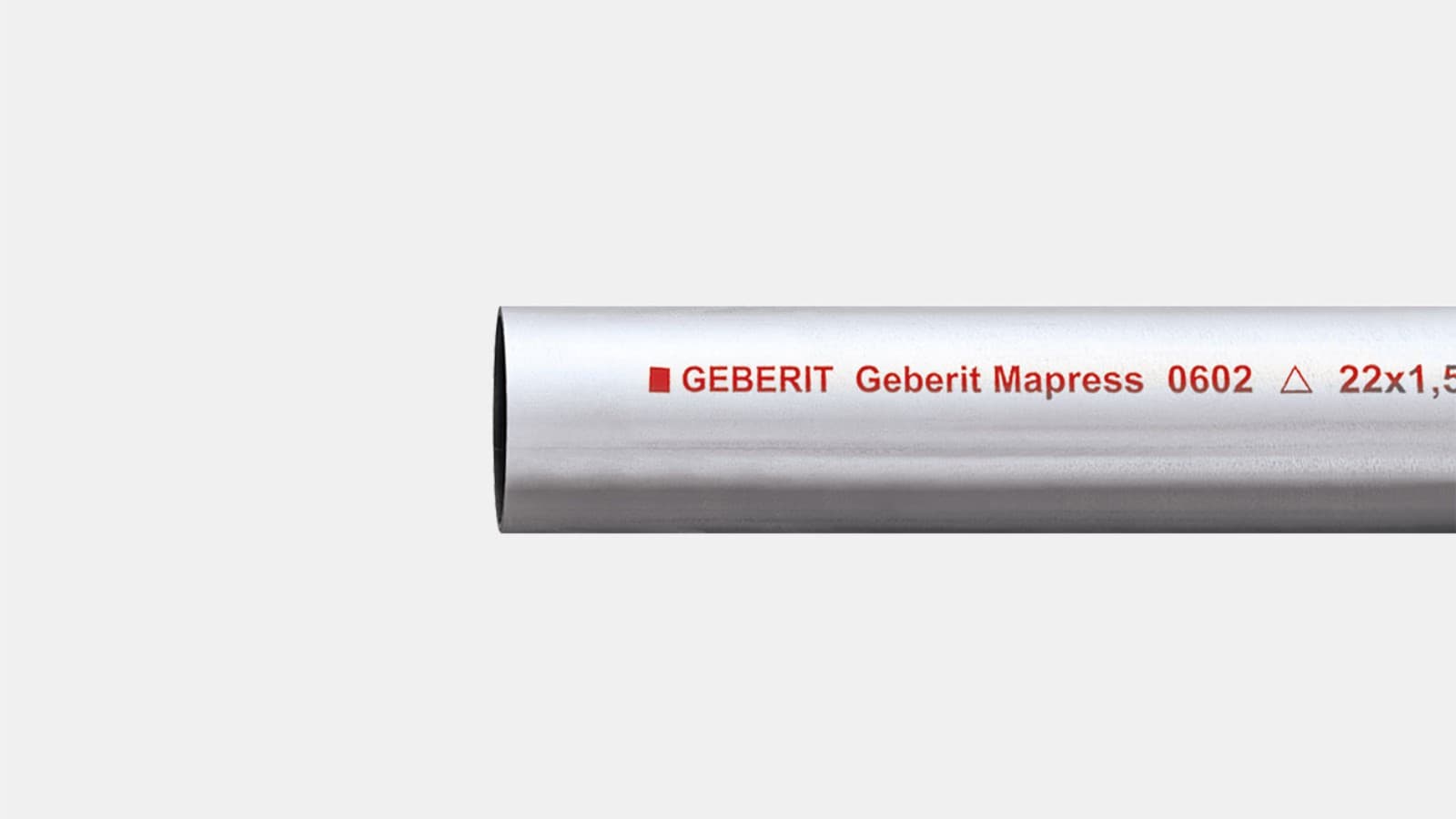

Tube Geberit Mapress Acier Carbone, extérieur galvanisé
- Idéal pour les installations économiques
- Acier non allié 1.0034
- Dimensions disponibles de DN 10 à DN 100
- Protection anticorrosion par galvanisation
- Marquage de couleur rouge

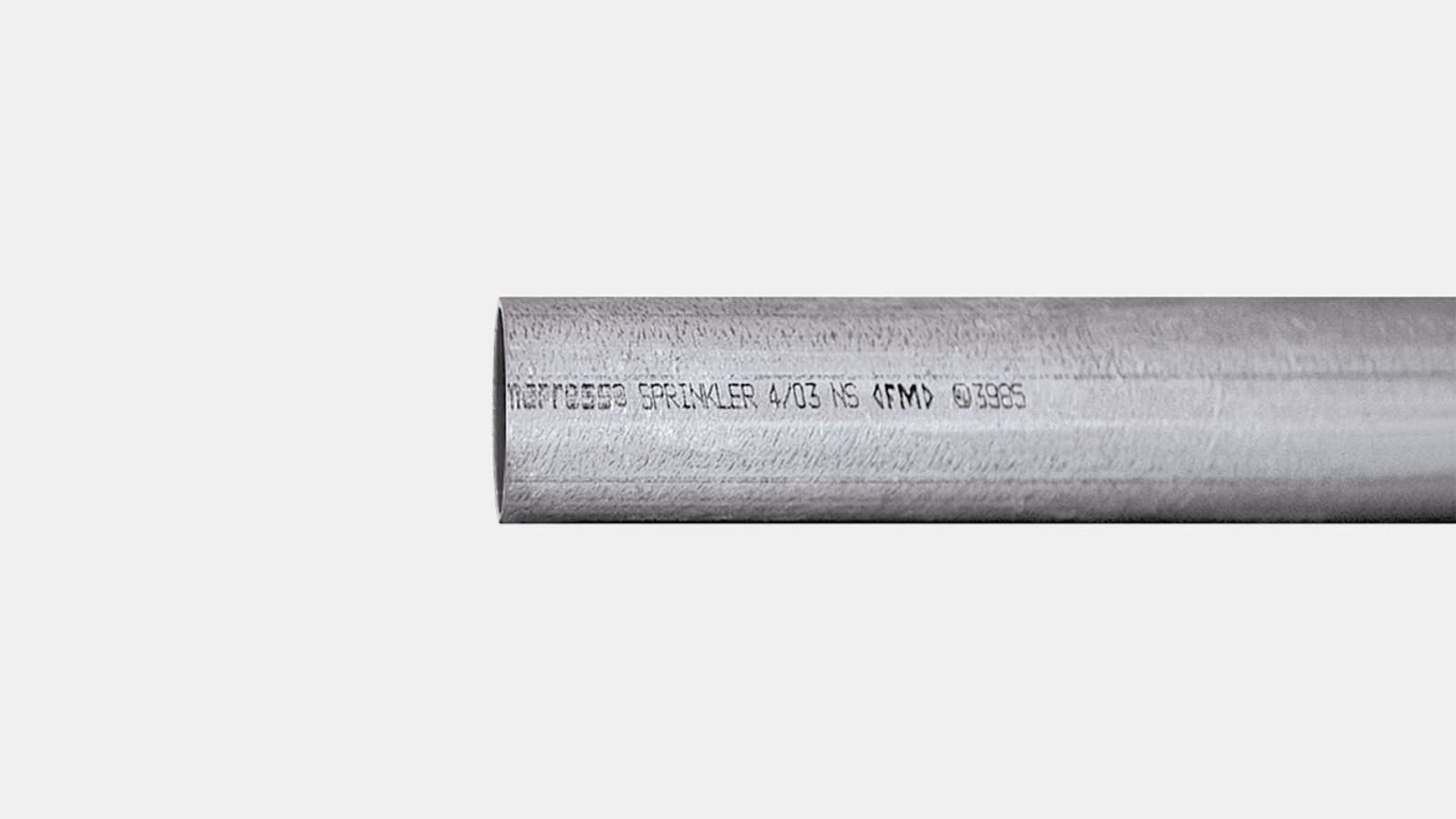

Tube Geberit Mapress Acier Carbone, intérieur et extérieur galvanisés
- Idéal pour les sprinklers ainsi que les installations d'air comprimé et d'eau d'extinction d'incendie
- Homologation VdS pour les systèmes de sprinklers humides
- Label « FM Approved » pour les installations d'extinction à l'eau fixes et les systèmes de sprinklers
- Acier non allié 1.0215
- Tubes galvanisés à l'intérieur et à l'extérieur
- Dimensions disponibles de DN 12 à DN 100
- Marquage de couleur noire
Déclaration Environnementale Produit
Déclaration de produit EPD
Les déclarations environnementales de produits (DEP) créent de la transparence et permettent de comparer les produits par rapport à leur impact environnemental.
Pour l'acier Geberit Mapress Acier Carbone, des déclarations environnementales de produits sont disponibles pour les tubes et les raccords les plus courants :
- Tubes Geberit Mapress Acier Carbone
- Raccords Geberit Mapress Acier Carbone
Installation
Voici comment procéder
Pour l'installation de Geberit Mapress, Geberit offre une solution complèteAssortiment d'appareils de pressage, de mâchoires et de bagues de pressage
Remarque : l'installation de Geberit Mapress D12 à d88.9 est différente de celle de Geberit Mapress D108.
Applications Geberit Mapress Acier Carbone Articles, informations techniques et plus encore
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes sur Geberit Mapress Acier Carbone
Quand Geberit Mapress Acier Carbone est-il la bonne solution ?
Geberit Mapress Acier Carbone convient aux circuits fermés dans les installations de chauffage, de refroidissement et industrielles. Surtout pour les grands réseaux de canalisation, l'acier carbone est moins cher que les autres matériaux.
Existe-t-il des instructions de montage spéciales pour les installations critiques contre la corrosion ?
Oui. Pour les installations critiques contre la corrosion, un traitement propre, des fluides à faible teneur en oxygène, des combinaisons de matériaux appropriées ainsi que le respect des spécifications de montage et de fonctionnement de Geberit Mapress Acier Carbone sont décisifs.
Quand l'acier Geberit Mapress Acier Carbone ne doit-il pas être utilisé?
L'acier Geberit Mapress Acier Carbone n'est pas adapté pour l'eau potable, les circuits ouverts ou les systèmes à apport permanent d'oxygène.
L'acier carbone peut-il être combiné avec d'autres matériaux?
Nous déconseillons de traiter Geberit Mapress Acier Carbone avec d'autres matériaux.
