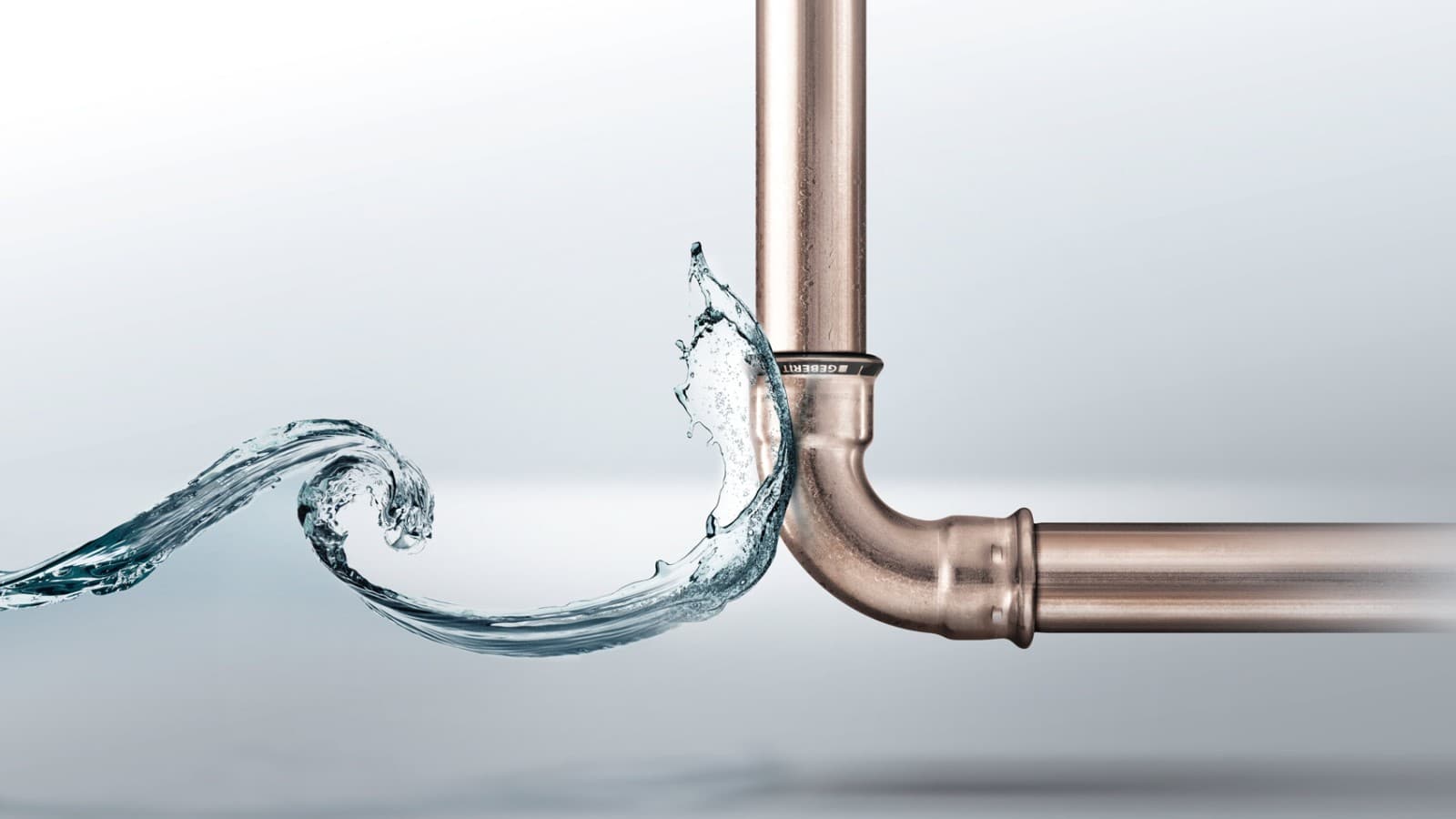

Geberit Mapress CuNiFe Pour les applications avec contact avec l'eau de mer
Le spécialiste pour l'eau de mer
Dans la construction navale et les applications offshore, les conditions sont extrêmes. Les systèmes de canalisation doivent non seulement fonctionner de manière fiable, mais également garantir une sécurité et une durabilité élevées pendant des années.
Grâce à sa grande résistance à la corrosion, l'alliage de cuivre, nickel et fer dans lequel est fabriqué Geberit Mapress CuNiFe a fait ses preuves notamment dans les conduites acheminant de l'eau de mer et la construction navale.
La gamme complète du système de canalisation pour le pressage comprend des tubes ainsi que des raccords avec différentes bagues d'étanchéité.
Principales applications et domaines d'application
Le contact direct avec l'eau de mer dans la construction navale ou dans‑le secteur offshore, par exemple sur le pétrole ‑ ou les plates-formes de gaz, pose des exigences élevées en matière de résistance à la corrosion. C'est précisément là que Geberit Mapress convainc par ses multiples possibilités d'utilisation.
Cale
Geberit Mapress CuNiFe convient au pompage de l'eau de cale et au transfert dans des séparateurs où elle est nettoyée.

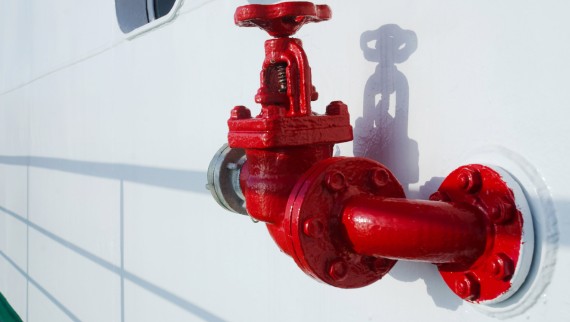

Conduites d'extinction d'incendie
Pour les conduites d’arroseurs ou d’eau d’extinction «mouillées» et «sèches» dans le domaine maritime, Geberit Mapress CuNiFe est idéal.
Conduites d'eau de mer
Les tubes et raccords CuNiFe résistants à la corrosion conviennent à diverses applications telles que le refroidissement, l'eau de ballast ou les installations de dessalement.
Lignes sanitaires
Pour l'approvisionnement en eau des WC ou pour le remplissage des piscines sur les navires de croisière, on utilise de l'eau de mer qui peut être transportée avec Geberit Mapress CuNiFe.
Systèmes de canalisation pour la construction navale
En complément de Geberit Mapress CuNiFe, le portefeuille de Geberit comprend d’autres systèmes de canalisation et solutions pour le secteur maritime.
Nous proposons également une large gamme de solutions d'alimentation et d'évacuation destinées à d'autres industries et secteurs.
Geberit Mapress CuNiFe en bref
Faits et chiffres
Vue d’ensemble de la gamme
- 11 diamètres nominaux D12 à D108
- Matériau CuNi10Fe1.6Mn, (2.1972.11)
- Environ 500 raccords
- Tubes système CuNiFe 2.1973
Dimensions
Dimensions disponibles :
| Diamètre nominal (DN) | Dimensions d x s (mm) |
|---|---|
| 12 | 15,0 x 1,0 |
| 20 | 22,0 x 1,0 |
| 20 | 22,0 x 1,5 |
| 25 | 28,0 x 1,5 |
| 32 | 35,0 x 1,5 |
| 40 | 42,0 x 1,5 |
| 50 | 54,0 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108,0 x 2,0 |
Raccords
Les raccords disponibles

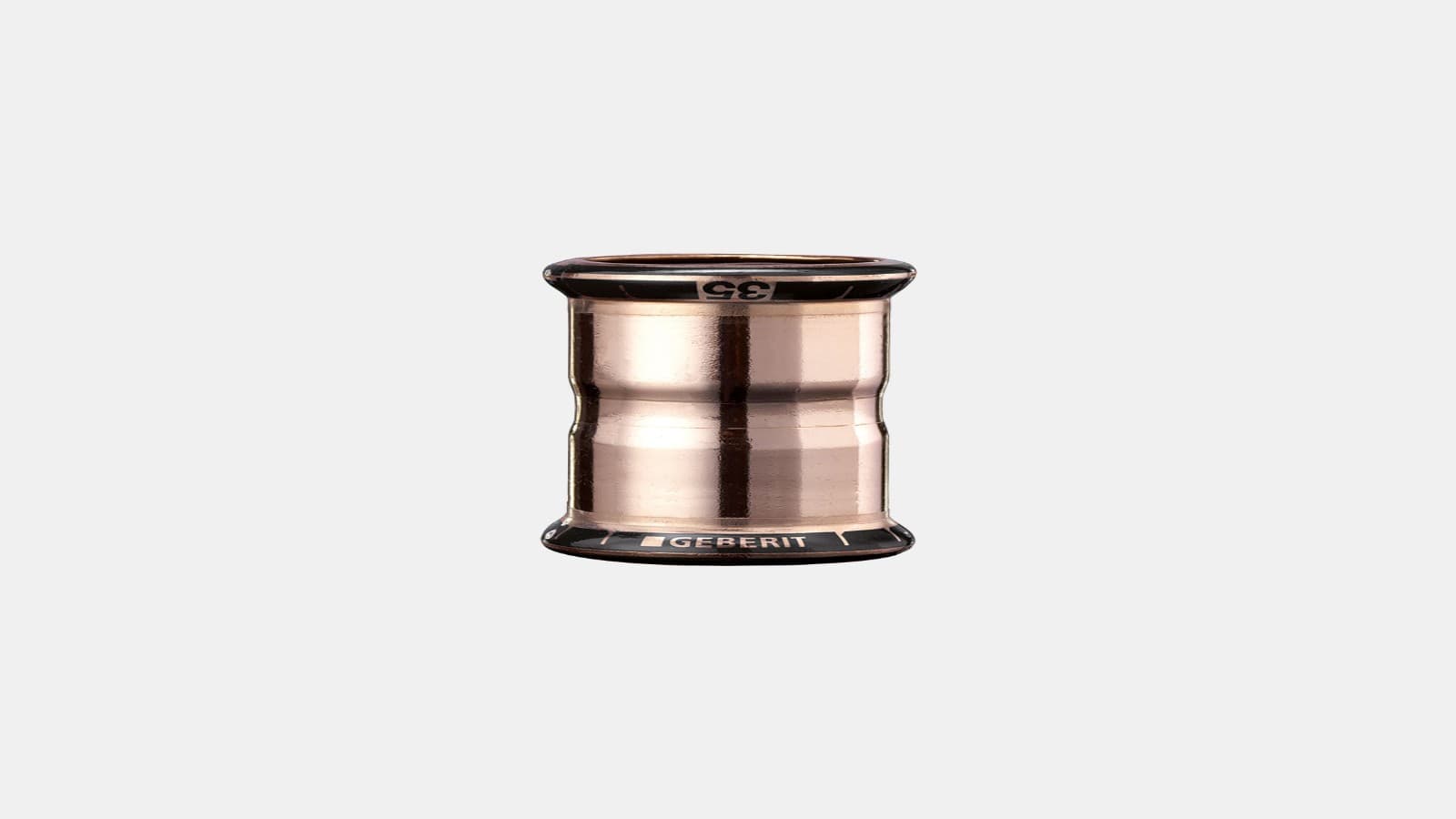

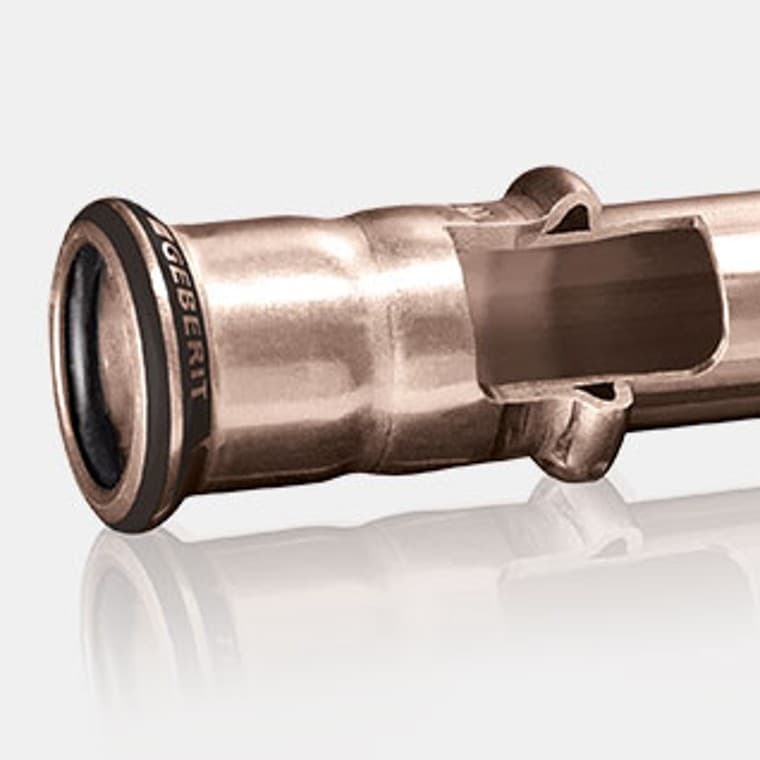

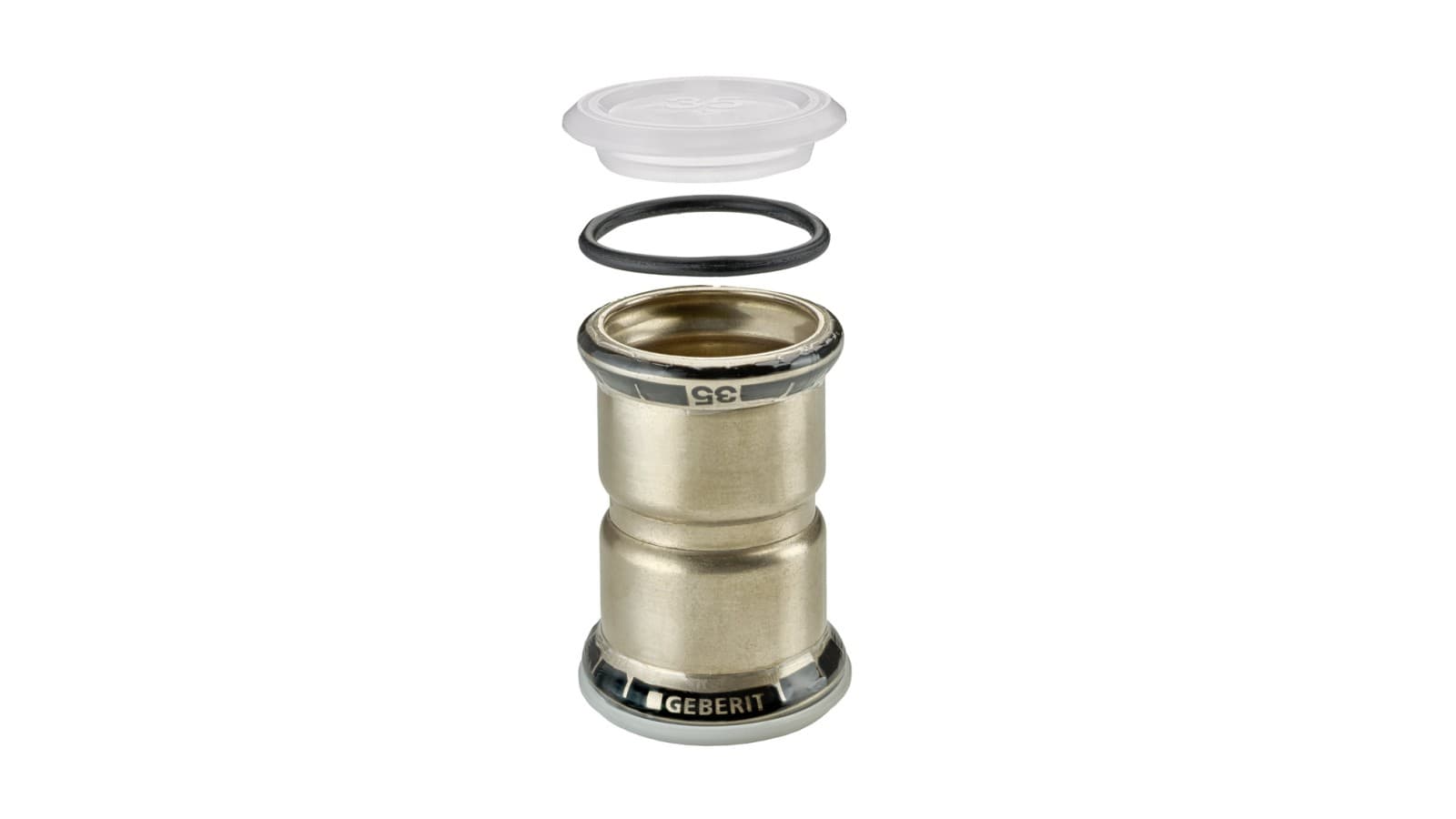

Tube en dos d’âne Geberit Mapress CuNiFe
- Geberit Mapress CuNiFe raccords et tubes en alliage cuivre-nickel-fer
- L'indicateur de sertissage noir signale le matériau CuNiFe
- Le chiffre correspond à la dimension
- Les raccords non sertis ne sont pas étanches et immédiatement repérables pendant le test de pression
- Les bouchons de protection empêchent les salissures
- Particulièrement adaptés aux applications dans la construction navale et en contact avec l'eau de mer

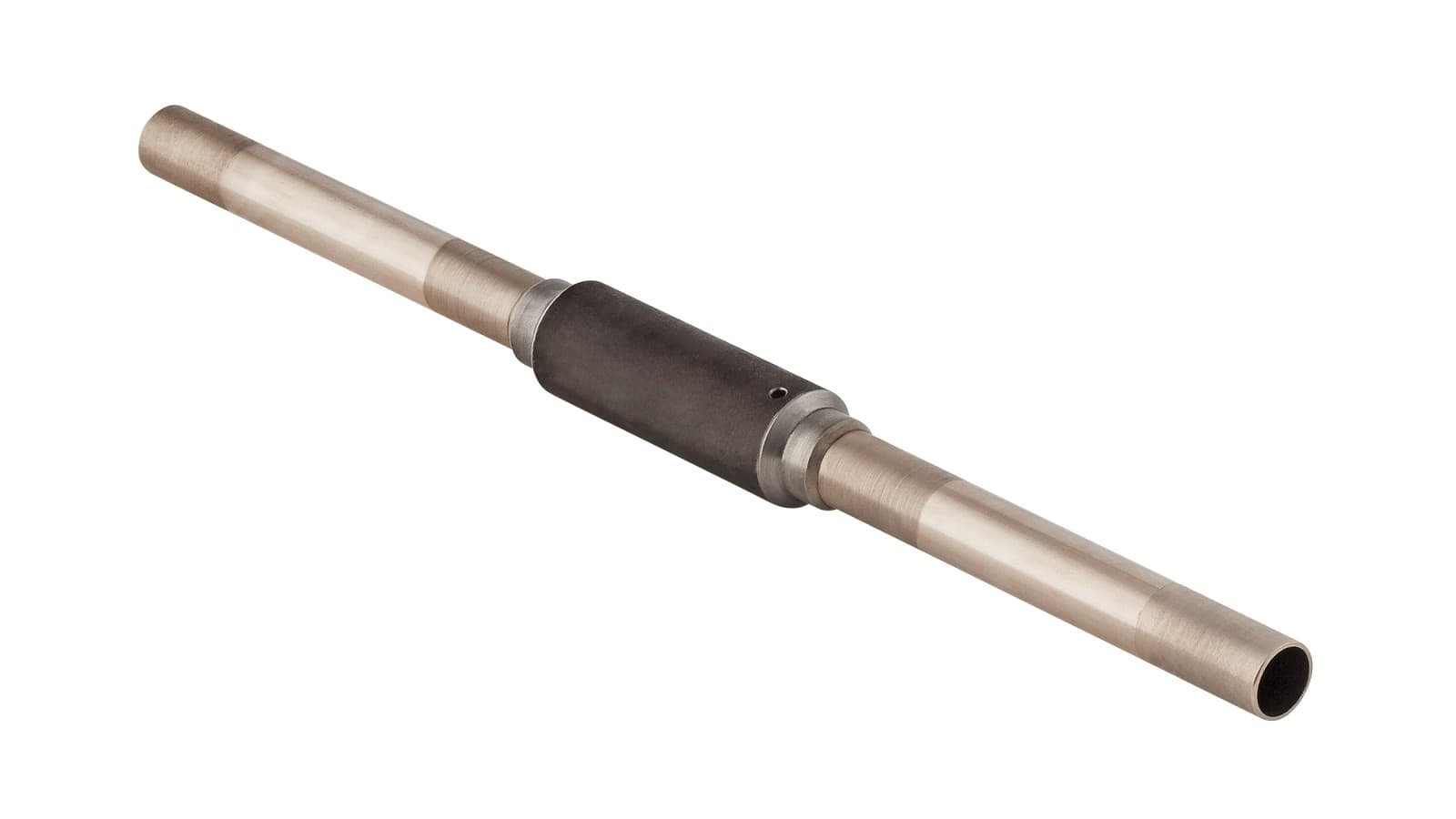

Traversée de cloison étanche et de plafond Geberit Mapress CuNiFe avec deux tubes à insérer
Dans la construction navale, le passage de cloisons et de plafonds est particulièrement important, car il garantit que les câbles, tubes ou conduites passent à travers les cloisons (cloisons) et les ponts (plafonds intermédiaires) sans compromettre l'intégrité structurelle ou la protection contre les incendies du navire.
- Gaine de protection à souder
- Gaine de protection en acier 1.0039, laquée
- Disponible dans les dimensions D15 à D108

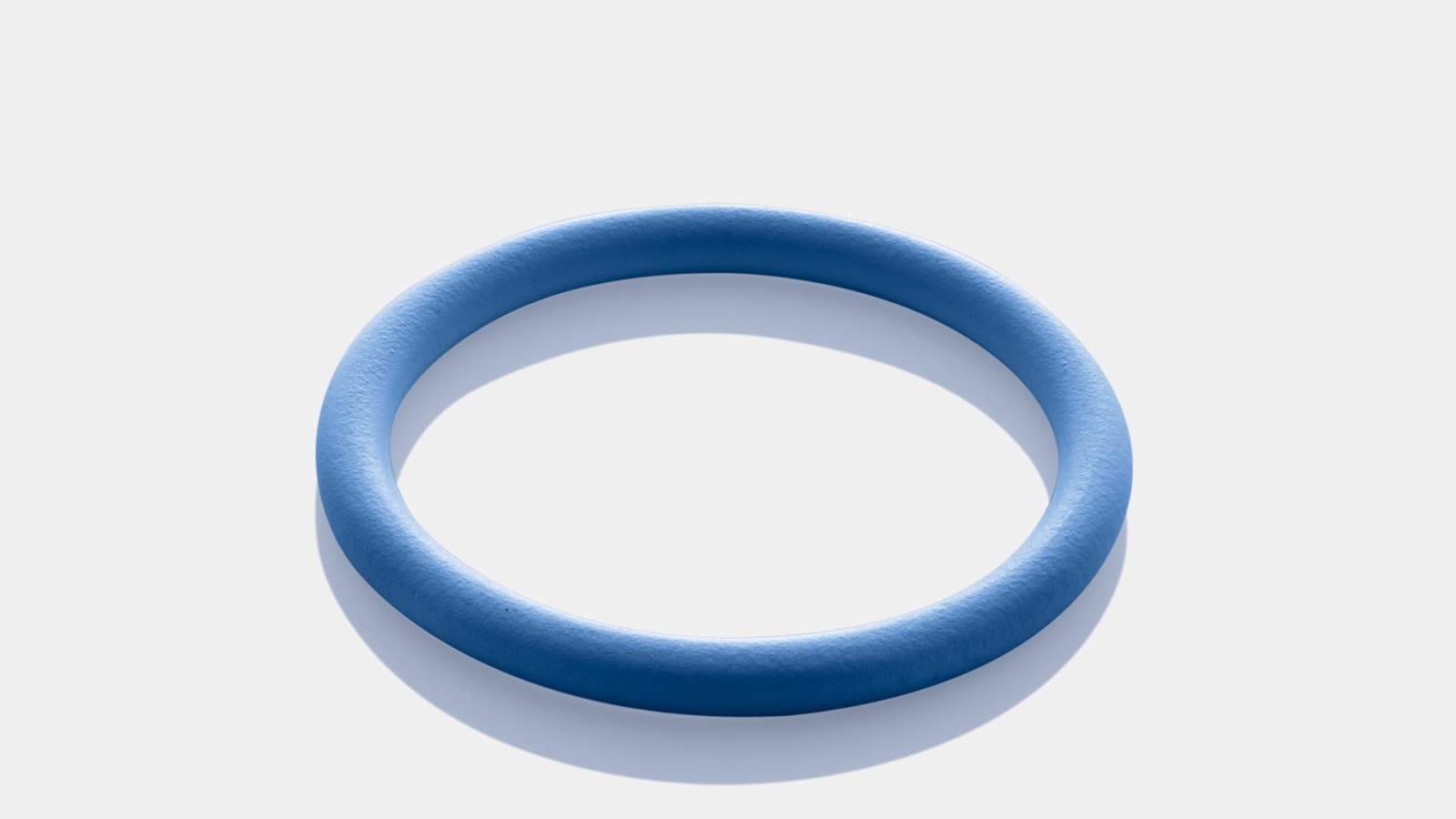

Joints
Joints disponibles
Pour les applications des bagues d'étanchéité, il convient de respecter les indications figurant dans la vue d'utilisation.

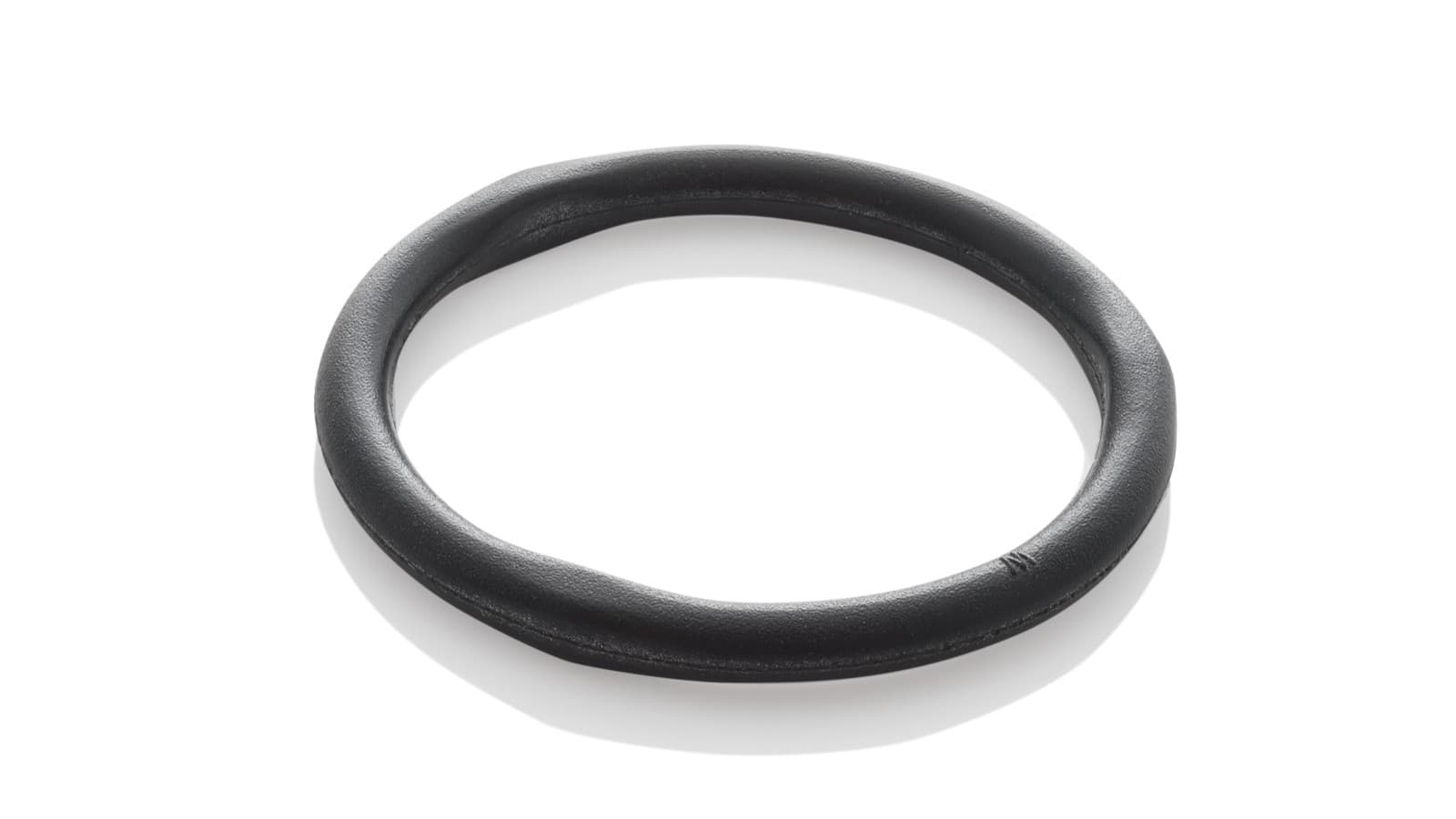

Applications avec Geberit Mapress CuNiFe et bague d'étanchéité CIIR noire
Utilisable pour les fluides liquides suivants :
- Eau de refroidissement sans antigel 0 à 100 °C.
- Eau de refroidissement avec antigel -30 à 120 °C.
- Pour eaux grises et eaux noires avec valeur de pH > 6,0
- Eau de mer de 0 à 100 °C
- Eau d’extinction (humide)
- Sprinkler (humide)
- Produits chimiques et fluides techniques
Utilisable pour les fluides gazeux suivants:
- Air comprimé (classe de pureté d’huile 0–3)
- Dépression
Tubes
Assortiment de tubes

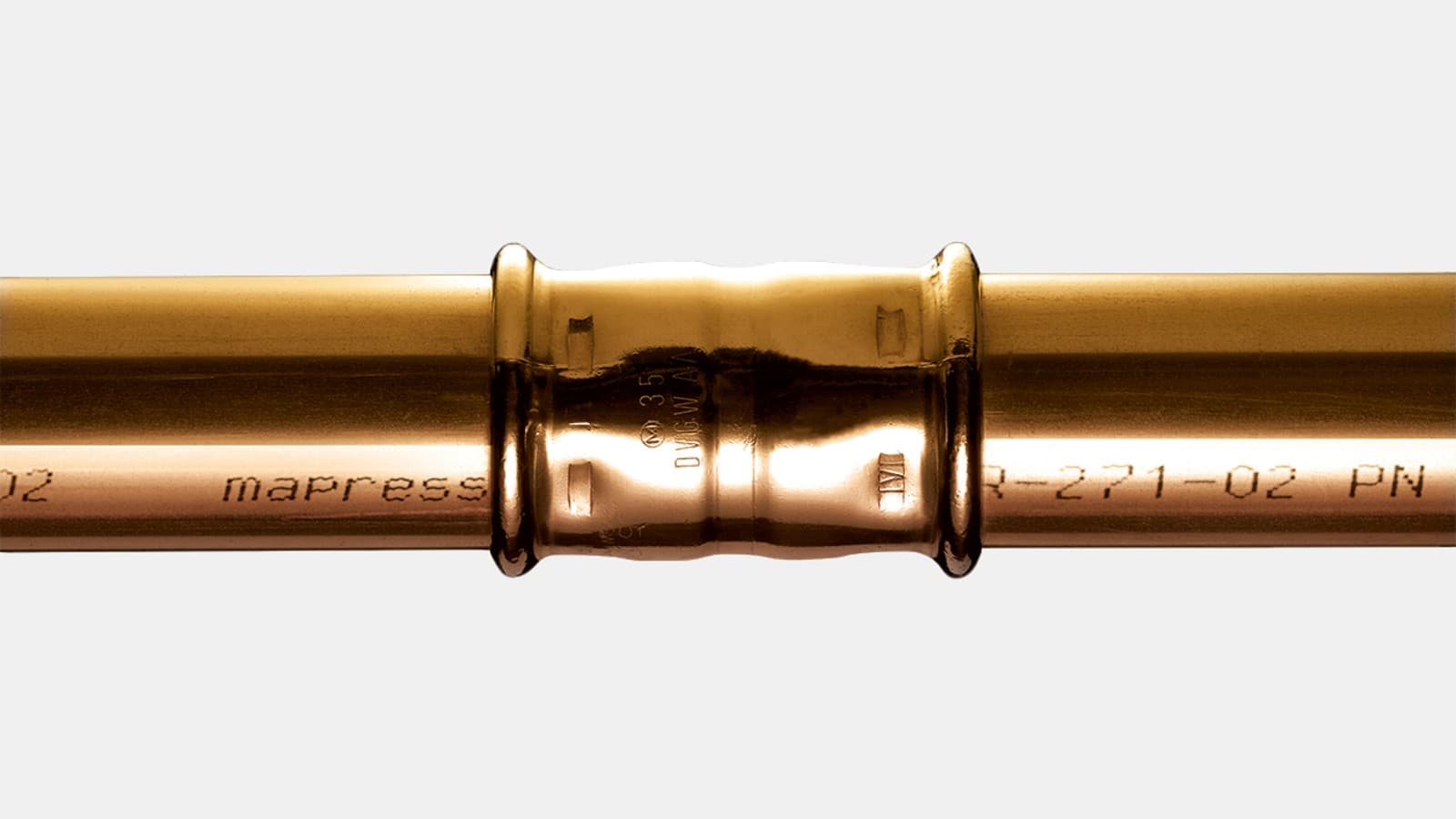

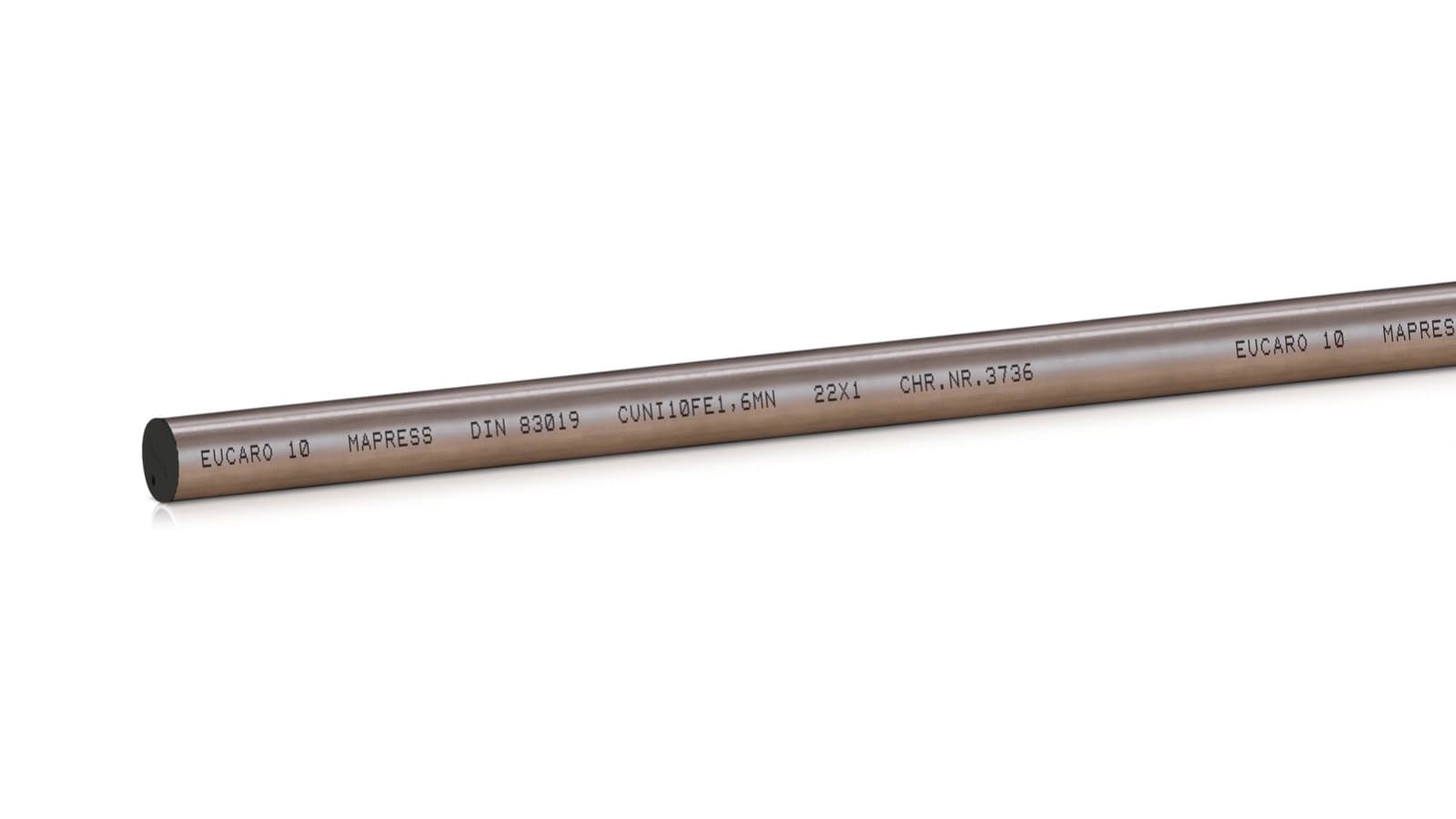

Tube Geberit Mapress CuNiFe
- Excellente résistance à la corrosion, notamment en contact avec l'eau de mer
- Bouchons de protection noirs aux extrémités du tube contre la poussière et les saletés
- Traitement thermique et mécanique spécifique des tubes pour créer un matériau homogène de grande qualité
Déclaration Environnementale Produit
Déclaration de produit EPD
Les déclarations environnementales de produits (EPD) créent de la transparence et permettent de comparer les produits par rapport à leur impact environnemental.
Pour Geberit Mapress CuNiFe, des déclarations environnementales de produits sont disponibles pour les tubes et les raccords les plus courants :
- Tube Geberit Mapress CuNiFe
- Tube en dos d’âne Geberit Mapress CuNiFe

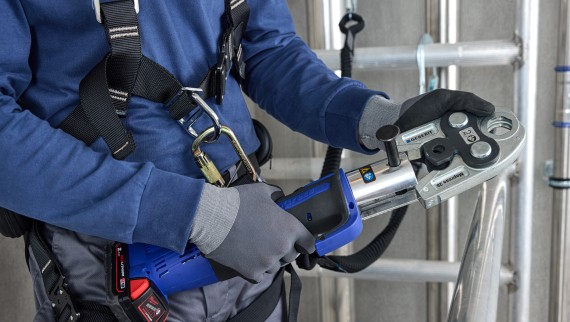

Installation
Voici comment procéder
Pour l'installation de Geberit Mapress, Geberit offre une solution complèteAssortiment d'appareils de pressage, de mâchoires et de bagues de pressage
Remarque : l'installation de Geberit Mapress D12 à d88.9 est différente de celle de Geberit Mapress D108.
Projets de référence
Geberit dans la brise marine turque
La construction navale est en plein essor en Turquie. Et les systèmes de canalisation Geberit Mapress CuNiFe y fournissent de bons et loyaux services.
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes sur Geberit Mapress CuNiFe
Pourquoi CuNiFe est-il particulièrement utilisé dans la construction navale ?
CuNiFe convient à la construction navale, car l'alliage cuivre-nickel-fer est résistant à l'eau de mer en raison de sa faible tendance à la corrosion.
Qu’est-ce que CuNiFe ?
CuNiFe est un alliage cuivre-nickel-fer avec une résistance élevée à la corrosion, en particulier à l'eau de mer.
CuNiFe peut-il être combiné avec d'autres matériaux ?
Nous déconseillons de traiter Geberit Mapress CuNiFe avec d'autres matériaux.
Quelle est la facilité d'installation et de maintenance dans des conditions offshore restreintes, où les exigences de sécurité sont accrues ?
L'installation de Geberit Mapress CuNiFe est simple car il est pressé. Aucun soudage n'est nécessaire pour les raccords de presse. Les mesures de sécurité coûteuses pour la protection incendie ne sont plus prises.
L'installation avec les outils de pressage pratiques de Geberit peut également être effectuée dans des pièces plus étroites.
Quelles sont les autorisations pour les applications maritimes de Geberit Mapress CuNiFe ?
Geberit Mapress CuNiFe répond aux normes internationales et est reconnu par les principales sociétés de classification telles que ABS, Bureau Veritas, China Classification Society, Class NK, DNV, Lloyd’s Register et certifié RINA. Vous jouez donc la carte de la prudence en matière de droit de responsabilité.
